Qu'est-ce qu'une cintreuse de ressorts ? Quel est son principe de fonctionnement ?

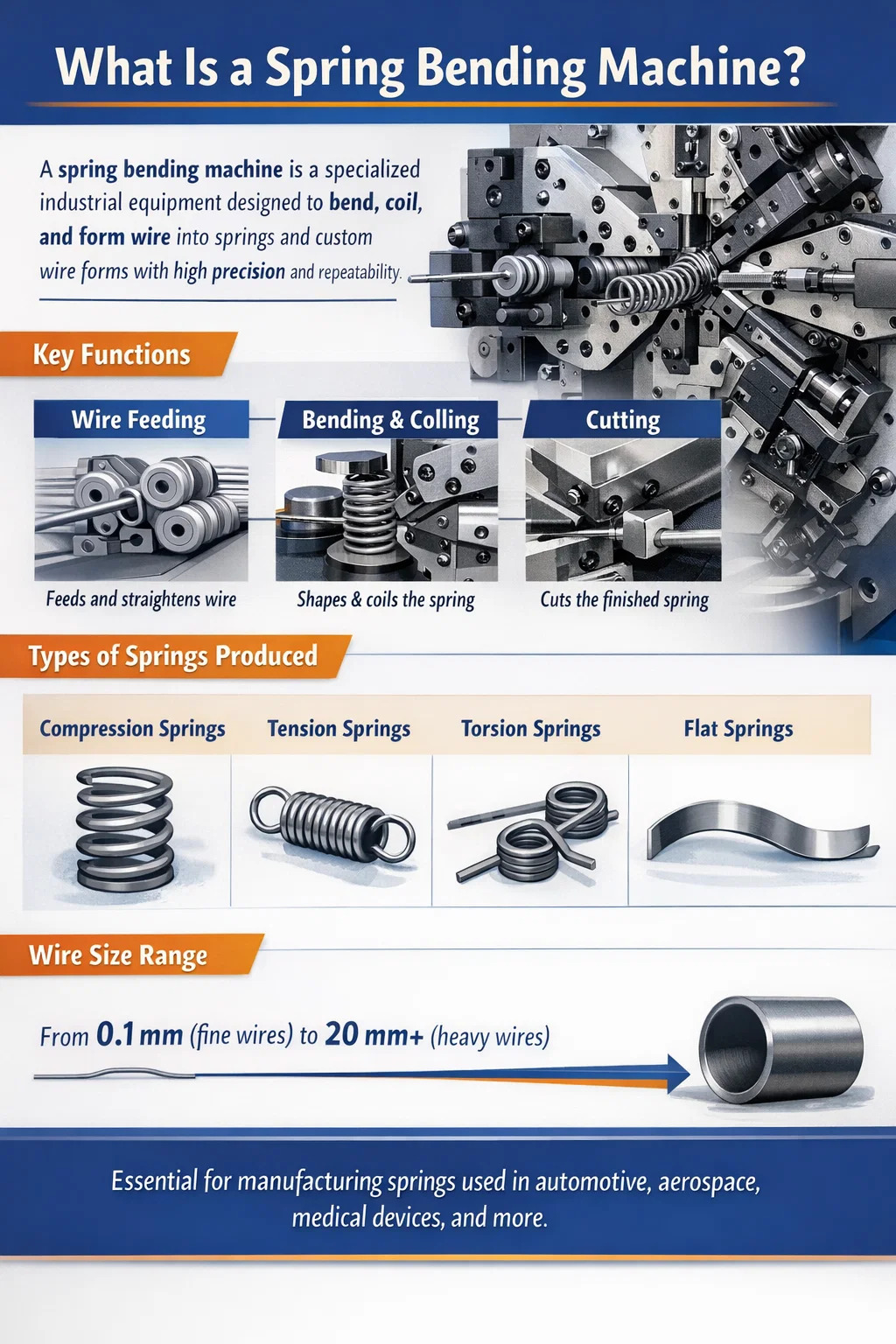

Qu'est-ce qu'une machine à cintrer les ressorts ? Une réponse directe

Un machine à cintrer les ressorts est un équipement industriel spécialisé conçu pour plier, enrouler et former des fils ou des bandes en ressorts et composants ressemblant à des ressorts. Il contrôle la forme, le pas, le diamètre et la configuration des extrémités de chaque ressort grâce à une combinaison de mécanismes d'alimentation, de pliage et de coupe. Contrairement aux machines de formage de fils à usage général, une machine à cintrer les ressorts est optimisée spécifiquement pour produire des ressorts de compression, des ressorts de tension, des ressorts de torsion, des ressorts plats et des formes de fil de forme personnalisée avec une répétabilité élevée et une intervention manuelle minimale.

Les cintreuses à ressorts traitent des diamètres de fil allant d'aussi fins que 0,1 mm (pour ressorts électroniques de précision) jusqu'à une épaisseur de 20 mm ou plus (pour ressorts de suspension industriels lourds). Dans les modèles contrôlés par CNC, une seule machine peut stocker des centaines de programmes de pièces et basculer entre les types de ressorts en quelques minutes, ce qui en fait la pierre angulaire de la fabrication moderne de ressorts.

L’industrie mondiale de fabrication de ressorts est importante. Les ressorts sont utilisés dans pratiquement tous les produits mécaniques, des stylos à bille et dispositifs médicaux aux suspensions automobiles et actionneurs aérospatiaux. Le marché du printemps était évalué à plus de 24 milliards de dollars en 2023 , et les cintreuses de ressorts sont les principaux outils de production derrière cette production. Comprendre ce que sont ces machines et comment elles fonctionnent est essentiel pour toute personne impliquée dans la fabrication, l'approvisionnement ou la conception technique des ressorts.

Principe de fonctionnement d'une machine à cintrer les ressorts

Le principe de fonctionnement d’une cintreuse de ressorts s’articule autour de trois actions coordonnées : alimentation du fil, pliage et coupe contrôlés . Ces trois fonctions sont précisément chronométrées et séquencées pour produire un ressort complet en une seule opération continue. Voici comment fonctionne chaque phase :

Alimentation en fil

Le fil est tiré d'une bobine de bobine (ou d'un ravitailleur de barres redressé pour le fil plus lourd) et passé à travers une série de rouleaux redresseurs. Ces rouleaux suppriment la courbure naturelle (« prise ») de la bobine de fil afin que le fil entre dans la zone de pliage selon une ligne droite et constante. L'unité de redressage se compose généralement de deux jeux de rouleaux disposés à 90 degrés l'un par rapport à l'autre : un jeu corrige le plan horizontal, l'autre corrige le plan vertical.

Unfter straightening, a pair of servo-driven feed rollers grips the wire and pushes it forward at a controlled speed and length. The feed length determines where each bend will occur relative to the previous one, which directly controls the spring's pitch, body length, and end geometry. In CNC spring bending machines, the feed servo motor is programmed to deliver precise increments — sometimes accurate to ±0,01 mm par pas d'avance .

Pliage et enroulement

Uns the wire is fed forward, it contacts bending tools (also called bending fingers, coiling pins, or pitch tools) that deflect it into the desired shape. In coil spring production, the wire is deflected around a coiling point (a hardened steel pin or mandrel) to produce the helical coil. The position of the coiling point relative to the wire path determines the coil diameter. The pitch tool — positioned axially along the wire — controls the spacing between adjacent coils.

Les outils de pliage sont montés sur des coulisses ou des cames entraînées par des servomoteurs (dans les machines à commande numérique) ou des cames mécaniques (dans les machines à cames). Dans une cintreuse de ressorts CNC, chaque axe de pliage peut être programmé indépendamment pour se déplacer vers n'importe quelle position à tout moment pendant le cycle d'alimentation du fil. Cela permet à la machine de produire des ressorts à pas variable, des ressorts en forme de tonneau, des ressorts coniques et des formes de fil 3D complexes, le tout à partir d'une seule configuration.

Pour les ressorts de torsion et autres formes non hélicoïdales, les doigts de pliage appliquent une courbure angulaire précise à des points spécifiques le long du fil. La machine avance sur une longueur définie, se plie à un angle programmé, avance à nouveau, se plie à nouveau — en répétant jusqu'à ce que la géométrie complète du ressort soit terminée. Les angles de courbure peuvent être contrôlés pour ±0,5 degrés ou mieux sur des machines CNC de haute qualité.

Coupe

Une fois la géométrie programmée du ressort terminée, un mécanisme de coupe coupe le fil pour séparer le ressort fini du fil entrant. Le couteau est généralement une lame en acier trempé entraînée par une came ou un servo-axe. La coupe doit être nette et sans bavures pour éviter les défauts fonctionnels, en particulier pour les ressorts de compression où les spires d'extrémité doivent reposer à plat sur une surface. Certaines machines comprennent une station de formage d'extrémité dédiée qui meule ou aplatit les extrémités coupées après la coupe, produisant ainsi les extrémités fermées et rectifiées nécessaires aux ressorts de compression de précision.

Compensation du retour élastique

Un critical aspect of the spring bending machine's working principle is managing retour élastique — la reprise élastique du fil après pliage. Lorsqu’un fil est plié, il se déforme à la fois plastiquement (de manière permanente) et élastique. Lorsque la force de flexion est relâchée, la partie élastique récupère, provoquant un retour partiel du fil vers sa forme originale. S'il n'est pas compensé, le ressort fini aura un diamètre plus grand et un pas différent de celui programmé.

Le retour élastique dépend du matériau du fil (l'acier inoxydable rebondit plus que l'acier doux), du diamètre du fil, de l'état de trempe et du rayon de courbure. Les cintreuses de ressorts CNC compensent le retour élastique par une flexion excessive - en réglant la position de l'outil de pliage au-delà de la cible nominale par un décalage calculé. Dans les machines avancées, les systèmes automatiques de mesure et de compensation du retour élastique ajustent en permanence les positions des outils en fonction des dimensions du ressort mesurées sur les pièces précédentes.

Principaux types de machines à cintrer les ressorts

Les cintreuses à ressorts ne constituent pas une seule catégorie. Il existe plusieurs types de machines distincts, chacun adapté à différents types de ressorts, volumes de production, tailles de fils et niveaux de complexité. Choisir le bon type de machine est aussi important que de le programmer correctement.

Machine à enrouler les ressorts à came

Les machines à enrouler à cames sont le cheval de bataille traditionnel de la production de ressorts à grand volume. Tous les mouvements des axes sont entraînés par des cames mécaniques montées sur un arbre à cames rotatif. Les cames sont profilées pour produire la géométrie de ressort souhaitée, et la modification de la conception du ressort nécessite le remplacement ou l'ajustement physique des cames. Bien que la configuration prenne du temps, les machines à cames fonctionnent à des vitesses très élevées : certains modèles peuvent produire jusqu'à 500 ressorts de compression par minute — ce qui les rend idéaux pour les séries de production massives d'un seul modèle de ressort. Ils sont robustes, fiables et relativement peu coûteux à entretenir.

Machine d'enroulement de ressort CNC

Les enrouleuses de ressorts CNC (Computer Numerical Control) remplacent les cames mécaniques par des servomoteurs sur chaque axe. Chaque axe (diamètre de la bobine, pas, avance, coupe) est programmable indépendamment via un contrôleur à écran tactile. Le passage d'une conception de ressort à une autre s'effectue en chargeant un programme différent — aucun changement mécanique n'est nécessaire. Les machines de bobinage CNC ont généralement 4 à 8 axes CNC et peut produire des ressorts de compression, d'extension et à pas variable. Les vitesses de production varient de 30 à 200 pièces par minute en fonction de la complexité du ressort et du diamètre du fil.

Machine à cintrer les ressorts CNC (formeur de fil multi-axes)

Souvent appelé machine à cintrer les fils CNC ou formeuse de fils CNC, ce type se distingue des machines à enrouler en ce sens qu'il peut plier le fil en trois dimensions - pas seulement l'enrouler en hélice. Avec 8 à 16 axes CNC ou plus , ces machines peuvent produire des formes de fil 3D complexes telles que des ressorts de torsion avec des angles de bras spécifiques, des serre-fils, des supports, des poignées et des assemblages de fils personnalisés. Le fil peut être plié dans n’importe quelle direction, tourné et façonné dans pratiquement n’importe quelle forme. Ces machines sont les plus polyvalentes et sont essentielles à la fabrication de ressorts et de formes en fil sur mesure.

Machine à cintrer les ressorts plats

Les machines à cintrer les ressorts plats (également appelées machines de formage de bandes ou machines à ressorts à fil plat) sont conçues pour former des fils plats ou des bandes métalliques en ressorts à lames, ressorts hélicoïdaux plats, ressorts d'horloge et composants de ressorts plats estampés et formés. Ils alimentent le matériau en bande plate à travers des rouleaux profilés et des matrices de pliage qui façonnent la bande dans les plans horizontal et vertical. Ces machines sont largement utilisées dans la production de ressorts d'horlogerie, de pinces à ressorts à lames pour automobiles et de ressorts de contact électriques.

Machine à ressort de torsion

Les machines à ressorts de torsion sont une variante spécialisée des cintreuses de ressorts CNC, optimisées pour la production de ressorts de torsion – des ressorts qui stockent l'énergie en étant tordus plutôt qu'en compression ou en étirement. Ils disposent d'outils de flexion de bras dédiés qui peuvent plier la jambe/le bras du ressort à des angles précis (généralement 90°, 180° ou des angles personnalisés). La bobine du corps est d'abord enroulée, puis les bras sont pliés. Les machines à ressorts de torsion doivent contrôler avec précision la longueur des branches, l’angle des branches et la direction de la bobine (enroulement à droite ou à gauche).

Composants clés d'une machine à cintrer les ressorts

Comprendre le rôle de chaque composant majeur aide les opérateurs à configurer correctement la machine, à résoudre les défauts et à maintenir l'équipement en bon état. Voici les composants de base que l’on trouve sur la plupart des machines à cintrer et à enrouler des ressorts :

• Bobine de fil et système de paiement : Maintient la bobine de fil et contrôle la tension à laquelle le fil est déroulé. Un contrôle approprié de la tension empêche le vrillage, l’emmêlement et l’incohérence du diamètre des fils. Certaines machines utilisent des systèmes de dévidage motorisés pour les bobines de fil lourdes pesant jusqu'à plusieurs centaines de kilogrammes.
• Redresseur de fil : Un set of hardened steel rollers (typically 5 to 11 rollers in two perpendicular planes) that remove the coil set from the wire. Proper straightener adjustment is critical — over-straightening introduces work hardening, while under-straightening leaves residual curvature that causes diameter inconsistency in the finished spring.
• Rouleaux d'alimentation : Rouleaux rainurés servomoteurs qui saisissent et font avancer le fil à une vitesse et une longueur contrôlées avec précision. Le profil de la rainure doit correspondre au diamètre du fil ; une mauvaise taille de rainure provoque un glissement (longueur d'alimentation incohérente) ou une déformation du fil (marquage ou aplatissement de la surface du fil).
• Point d'enroulement/outils de pliage : Goupilles, doigts ou mandrins en acier à outils trempé qui dévient le fil dans la forme souhaitée. Dans les machines à bobiner, le point de bobinage est le principal outil qui définit le diamètre de la bobine. Ces outils sont sujets à une usure importante et doivent être fabriqués en acier à outils ou en carbure pour une longue durée de vie.
• Outil de présentation : Un movable tool that controls the axial spacing (pitch) between coils as the spring is formed. On CNC machines, the pitch tool is servo-driven and can be programmed to vary the pitch throughout the spring body — producing variable-pitch springs used in automotive suspension and vibration isolation applications.
• Coupe Unit: Un hardened steel cutter blade driven by a cam or servo that severs the wire after each spring is formed. The cutter must be sharp and properly timed. A dull cutter or mistimed cut produces burrs, bent ends, or incorrect free length.
• Contrôleur CNC : Le cerveau de la machine. Sur les cintreuses de ressorts CNC modernes, le contrôleur dispose d'une interface à écran tactile, d'une programmation graphique des ressorts, d'une surveillance des axes en temps réel, d'une compensation automatique du retour élastique et de compteurs de production. Les contrôleurs des principaux fabricants tels que Wafios, Itaya et Lesjöfors s'intègrent aux systèmes MES d'usine et prennent en charge la connectivité Industrie 4.0.
• Système de servomoteur : Chaque axe CNC est alimenté par un servomoteur et un amplificateur d'entraînement. Les systèmes servo fournissent un contrôle de position précis (généralement Résolution du codeur ±0,001 mm ) et une réponse dynamique élevée — permettant à la machine d'exécuter des profils de mouvement multi-axes complexes à des vitesses de production.
• Châssis de la machine (base) : Un rigid cast iron or fabricated steel base that minimizes vibration during high-speed operation. Vibration in the machine frame directly translates to pitch and diameter inconsistency in the springs, so frame rigidity is a key factor in machine quality.

Types de ressorts produits par les machines à cintrer les ressorts

Les cintreuses de ressorts peuvent produire une large gamme de types de ressorts. Chaque type a des exigences distinctes en matière de géométrie, de fonction et de fabrication. Voici un aperçu détaillé des types de ressorts les plus courants et de la manière dont ils sont fabriqués :

Ressorts de compression

Les ressorts de compression sont des ressorts hélicoïdaux à bobine ouverte qui résistent aux forces de compression (poussée). Il s'agit du type de ressort le plus couramment produit dans le monde, utilisé dans tout, des stylos à bille aux commandes de soupapes automobiles. Ils sont produits en enroulant un fil en hélice avec un pas constant. Les paramètres clés incluent la longueur libre, le diamètre de la bobine (OD et ID), le diamètre du fil, le nombre de bobines actives et le type d'extrémité (ouverte, fermée, à terre ouverte, à terre fermée). Extrémités fermées et rectifiées nécessitent une opération de meulage secondaire après le bobinage, où les bobines d'extrémité sont meulées à plat sur un disque ou une meuleuse sans centre pour fournir une surface d'appui stable.

Ressorts d'extension

Les ressorts d'extension sont des ressorts hélicoïdaux à enroulement serré qui résistent aux forces de traction (traction). Ils sont produits sur des machines à enrouler dotées d'une station spéciale de formation de crochets qui plie l'extrémité du fil en une boucle ou un crochet pour la fixation. Les bobines du corps sont enroulées avec un pas nul (les bobines se touchent) pour créer une tension initiale – une précontrainte qui doit être surmontée avant que le ressort ne commence à s'allonger. Les types de crochets courants comprennent les crochets de machine, les crochets allemands et les crochets croisés, chacun formé par des séquences d'outils de pliage spécifiques programmées dans le contrôleur CNC.

Ressorts de torsion

Les ressorts de torsion stockent l'énergie de rotation en étant tordus. Ils se composent d’un corps enroulé avec deux bras (jambes) extensibles. Le ressort exerce un couple proportionnel à l'angle de torsion. Ils sont produits sur des machines de formage de fil CNC ou des machines à ressorts de torsion dédiées, où le corps est enroulé puis les bras sont pliés à l'angle spécifié. Les applications courantes incluent les pinces à linge, les pièges à souris, les systèmes de contrepoids de porte de garage et les instruments de précision. L'angle entre les deux bras — « l'angle de torsion » — doit être maintenu à ±1° ou plus pour les applications de précision.

Ressorts plats et ressorts à lames

Les ressorts plats sont fabriqués à partir de fil plat ou de bande métallique plutôt que de fil rond. Ils comprennent les ressorts à lames (tels qu'utilisés dans les suspensions de véhicules), les ressorts d'horloge et de puissance (ressorts hélicoïdaux plats enroulés à partir d'une bande), les ressorts en porte-à-faux et les ressorts de contact électrique. Les cintreuses à ressorts plats forment la bande à l'aide de rouleaux profilés et de matrices de pliage. Les tolérances d'épaisseur pour les ressorts plats de précision peuvent être aussi strictes que ±0,01 mm , qui exige à la fois un matériau de bande précis et une machine bien entretenue.

Formulaires de virement personnalisés

Au-delà des formes de ressorts classiques, les cintreuses de ressorts CNC – en particulier les formeuses de fils CNC multi-axes – peuvent produire pratiquement n'importe quelle forme à partir de fil : clips, bagues de retenue, supports, poignées, fils de guidage médicaux, fils orthodontiques et assemblages de fils 3D complexes. Ces pièces ne peuvent pas stocker d'énergie élastique (donc techniquement pas des ressorts) mais sont produites sur des machines à cintrer les ressorts en utilisant le même principe de fonctionnement alimentation-pliage-coupe.

Matériaux de fil utilisés dans les machines à cintrer les ressorts

Le choix du matériau du fil affecte de manière significative les performances du ressort, la configuration de la machine et la compensation du retour élastique requise. Différents matériaux ont des modules d'élasticité, des résistances à la traction et des caractéristiques de retour élastique différents. Voici les matériaux de fil les plus courants traités par les cintreuses à ressorts :

• Fil d'acier au carbone étiré (ASTM A227) : Le fil à ressort le plus courant et le moins cher. La résistance à la traction varie en fonction du diamètre, généralement 1 250 à 2 000 MPa . Utilisé pour les ressorts de compression et d'extension à usage général dans les applications non critiques.
• Fil à musique/corde à piano (ASTM A228) : Fil d'acier à haute teneur en carbone avec la plus haute résistance à la traction des matériaux à ressorts courants, jusqu'à 2 800 MPa pour les diamètres fins. Utilisé là où une résistance élevée et une bonne durée de vie à la fatigue sont nécessaires. Norme pour les ressorts d’instrumentation de précision.
• Fil en acier inoxydable (ASTM A313, type 302/304/316) : Excellente résistance à la corrosion, bonnes performances à température élevée. Résistance à la traction légèrement inférieure à celle du fil à musique. Nécessite une compensation de retour élastique plus élevée – généralement 10 à 20 % de flexion excessive en plus que l'acier au carbone. Utilisé dans les applications de transformation des aliments, médicales, marines et chimiques.
• Fil en alliage chrome-silicium (ASTM A401) : Résistance exceptionnelle à des températures élevées et excellente résistance à la fatigue. Utilisé pour les ressorts de soupapes automobiles, qui doivent fonctionner de manière fiable à des températures moteur allant jusqu'à 200 °C et effectuer des milliards de cycles au cours de la durée de vie du moteur.
• Fil de bronze phosphoreux : Bonne conductivité électrique et résistance à la corrosion. Utilisé pour les ressorts de contact électrique, les ressorts de petits instruments et les applications nécessitant des propriétés non magnétiques.
• Fil de titane : Très bon rapport résistance/poids, excellente résistance à la corrosion. Cher et difficile à enrouler. Utilisé dans les équipements aérospatiaux et sportifs de haute performance où la réduction de poids est essentielle.
• Inconel et autres superalliages : Utilisé pour les ressorts qui doivent fonctionner à des températures extrêmes (supérieures à 300°C) dans les turbines à gaz, les moteurs à réaction et les fours industriels. Ces matériaux nécessitent un outillage spécialisé et une compensation de retour élastique importante.

Le processus de pliage des ressorts : étape par étape

La configuration et le fonctionnement corrects d’une cintreuse de ressorts nécessitent une approche systématique. Voici la séquence typique de mise en place d’une machine à enrouler les ressorts CNC pour produire un nouveau ressort de compression :

1. Chargement de fil : Montez la bobine de fil sur le système de paiement. Enfilez le fil à travers l'unité de redressage, en ajustant la pression du rouleau pour retirer la bobine sans trop travailler le fil.
2. Sélection et installation des outils : Sélectionnez la taille du point d'enroulement en fonction du diamètre intérieur cible et installez l'outil de pas. Pour les fils fins (moins de 1 mm), les outils en carbure sont privilégiés pour une durée de vie prolongée.
3. Entrée au programme : Entrez les paramètres du ressort dans le contrôleur CNC : diamètre du fil, type de matériau, diamètre extérieur de la bobine, longueur libre, nombre de bobines totales et actives, pas, type d'extrémité. Le contrôleur peut calculer automatiquement les positions initiales de l'outil sur la base de ces entrées.
4. Premier article publié : Produisez un petit lot d’échantillons de ressorts (généralement 5 à 10 pièces). Mesurez le diamètre extérieur, la longueur libre, le pas et la configuration d'extrémité de la bobine à l'aide d'un équipement de mesure spécifique au ressort, tel qu'un système de mesure par vision ou une jauge manuelle.
5. Réglage du retour élastique : Comparez les dimensions mesurées à la cible. Ajustez la position du point d’enroulement pour corriger le retour élastique du diamètre extérieur. Ajustez l'outil de pas pour corriger le pas. Réexécutez les échantillons et mesurez à nouveau. Répétez jusqu'à ce que toutes les dimensions soient dans la tolérance.
6. Cycle de production : Une fois l’approbation du premier article obtenue, lancez la production. Surveillez périodiquement les dimensions du ressort (généralement toutes les 50 à 100 pièces) et utilisez les fonctions de compensation automatique de la machine pour maintenir la qualité à mesure que la bobine de fil s'épuise (les propriétés du fil peuvent varier légèrement le long de la longueur de la bobine).
7. Post-traitement (si nécessaire) : Envoyez les ressorts pour le meulage des extrémités (si des extrémités fermées sont requises), le traitement thermique (soulagement des contraintes pour stabiliser les dimensions), le grenaillage (pour améliorer la durée de vie), le placage (pour la protection contre la corrosion) ou les tests de charge (pour vérifier que la raideur du ressort répond aux spécifications).

Paramètres clés du ressort et comment la machine les contrôle

Les ingénieurs de ressorts et les opérateurs de machines doivent comprendre la relation entre les réglages de la machine et les paramètres des ressorts. Voici comment les dimensions de ressort les plus critiques sont contrôlées sur une cintreuse de ressorts CNC :

Undvantages of CNC Spring Bending Machines Over Manual Machines

Le passage des machines à ressorts manuelles et à cames aux machines à cintrer les ressorts entièrement CNC a été l'un des changements les plus importants dans la fabrication de ressorts au cours des 30 dernières années. Les avantages de la CNC sont convaincants et bien documentés dans les environnements de production :

• Changement rapide : Passer d'une conception de ressort à une autre sur une machine CNC prend quelques minutes : il suffit de charger un nouveau programme, de vérifier le premier article et de l'exécuter. Sur une machine à cames, le changement peut prendre des heures car les cames doivent être physiquement échangées et resynchronisées.
• Géométrie complexe : Les machines CNC peuvent produire des ressorts à pas variable, des ressorts coniques, des ressorts en forme de tonneau et des formes de fil 3D physiquement impossibles à produire sur des machines à cames mécaniques.
• Unutomatic compensation: Les contrôleurs CNC peuvent ajuster automatiquement les positions des outils en fonction des dimensions mesurées du ressort, compensant ainsi la variation du diamètre du fil et les changements de retour élastique au fil du temps sans intervention de l'opérateur.
• Données de fabrication : Les machines CNC enregistrent les décomptes de production, les temps de cycle, les événements de panne et les données de qualité qui peuvent être analysées pour l'amélioration et la traçabilité des processus.
• Exigences de compétences : Les machines CNC réduisent la dépendance à l'égard d'opérateurs manuels hautement qualifiés. Une fois qu'un programme est développé et vérifié, les opérateurs moins expérimentés peuvent exécuter la production avec un risque réduit d'erreurs de configuration.
• Intégration : Les cintreuses de ressorts CNC modernes peuvent être intégrées à des changeurs de bobines automatiques, des convoyeurs de pièces, des systèmes d'inspection par vision et des lignes d'emballage robotisées pour des cellules de production entièrement automatisées.

Défauts courants dans la flexion des ressorts et comment les corriger

Même les cintreuses de ressorts bien configurées produisent des pièces défectueuses lorsque les conditions du processus dérivent. Reconnaître les défauts courants et leurs causes profondes est essentiel pour maintenir la qualité :

• Diamètre de bobine hors tolérance : Généralement causé par une variation du retour élastique due à des changements dans les propriétés mécaniques du fil (différents lots de fils), des changements de température ou l'usure de l'outil. Corrigez en ajustant la position du point d'enroulement ou en mettant à jour la valeur de compensation du retour élastique dans le programme CNC.
• Longueur libre incorrecte : Causé par un glissement du rouleau d'alimentation (rouleaux usés, force de serrage incorrecte ou surface de fil contaminée) ou une longueur d'alimentation incorrecte du programme. Vérifiez l’état du rouleau d’alimentation et revérifiez les valeurs du programme par rapport à l’alimentation en fil mesurée.
• Pas non uniforme : Causé par l'instabilité de l'outil de pas, des roulements d'outil de pas usés ou un redressement incohérent du fil. Inspectez et remplacez l’outillage de pas usé. Vérifiez la pression du rouleau redresseur.
• Bavures aux extrémités coupées : Causé par une lame de coupe émoussée ou un timing de coupe incorrect. Remplacez ou réaffûtez la lame du coupeur. Vérifiez le timing de la fraise dans le programme CNC.
• Dommages à la surface du fil (rayures, méplats) : Causé par une taille de rainure du rouleau d'alimentation incorrecte, une force de serrage excessive ou un fil contaminé (calcaire, gravier). Sélectionnez la rainure de rouleau adaptée au diamètre du fil. Vérifiez la qualité du fil entrant. Nettoyer les rouleaux et les guides.
• Fil emmêlé ou plié : Causé par une tension de gain excessive, un dépassement de la bobine de fil ou une configuration incorrecte du lisseur. Ajustez la tension du frein de gain. Vérifiez et ajustez la pression du rouleau redresseur.

Principaux fabricants de machines à cintrer les ressorts

L’industrie des machines à cintrer les ressorts compte un nombre relativement restreint de fabricants bien établis, la plupart basés en Europe et en Asie. Voici quelques-uns des noms les plus reconnus de l’industrie :

• Wafios (Allemagne) : L'un des fabricants de machines de formage de ressorts et de fils les plus reconnus au monde. Leurs machines à enrouler les ressorts CNC et leurs machines à former les fils sont utilisées dans les industries de haute précision du monde entier. Les modèles comme la série FUL manipulent des fils de 0,1 mm à 20 mm.
• Itaya Engineering (Japon) : Connu pour ses machines à enrouler les ressorts CNC à grande vitesse dotées de capacités multi-axes avancées. Particulièrement fort sur le marché des ressorts pour instruments électroniques et de précision.
• Reell Precision Manufacturing (États-Unis) : Spécialisé dans les équipements de fabrication de ressorts de torsion et de fils, largement utilisés dans les industries des dispositifs médicaux et de l’électronique.
• Unsahi Seiki (Japan): L'un des plus grands fabricants mondiaux de machines à enrouler les ressorts. Forte présence sur le marché des ressorts automobiles avec des machines à cames et CNC à grande vitesse.
• NiceFon / Bamatec (Chine/Taïwan) : Cintreuses de ressorts CNC à prix compétitifs, largement adoptées par les fabricants de ressorts en Asie et de plus en plus dans d'autres régions. Offre un bon rapport qualité-prix pour les types de ressorts standard.
• Simco Industries (États-Unis) : Connu pour ses machines à enrouler les ressorts robustes, capables de manipuler des fils de grand diamètre pour la production industrielle et de ressorts de suspension.

Le prix des machines varie énormément selon la capacité. Une enrouleuse de ressorts CNC de base pour des tailles de fil standard peut démarrer à 30 000 à 80 000 USD , alors qu'une machine de formage de fil CNC multi-axes haut de gamme d'un fabricant européen haut de gamme peut dépasser 300 000 à 500 000 USD lorsqu'il est entièrement outillé et équipé de systèmes d'inspection automatiques.

Applications industrielles des cintreuses à ressorts

Les ressorts font partie des composants mécaniques les plus universellement utilisés. Les cintreuses de ressorts sont directement responsables de la production des ressorts utilisés dans une gamme extraordinaire d'industries et de produits :

• Unutomotive: Ressorts de soupapes, ressorts hélicoïdaux de suspension, ressorts de siège, ressorts de rappel pour freins et embrayages et ressorts de loquet de porte. Un seul véhicule de tourisme peut contenir plus de 200 ressorts individuels .
• Électronique et électroménager : Ressorts de contact dans les interrupteurs, relais, connecteurs et claviers. Ressorts de contact de batterie. Micro-ressorts de précision dans les disques durs et les capteurs optiques.
• Dispositifs médicaux : Ressorts pour systèmes de pose de stent, ressorts de rappel pour instruments chirurgicaux, ressorts pour implants médicaux, ressorts pour appareils orthopédiques et ressorts pour dispositifs d'administration de médicaments. Ceux-ci nécessitent une propreté extrême et utilisent souvent du fil d’acier inoxydable ou de titane.
• Unerospace and defense: Unctuator springs, safety mechanism springs, ejector seat springs, and aerospace fastener springs. These must meet stringent material traceability and testing standards.
• Produits de consommation : Ressorts de matelas, mécanismes de meubles, stylos, briquets, jouets et articles de sport. La production de ressorts pour matelas constitue à elle seule un marché énorme, les matelas à ressorts contenant des centaines de ressorts individuels.
• Machines industrielles : Ressorts de matrice, ressorts d'isolation des vibrations, ressorts de soupape de sécurité et ressorts d'embrayage dans les équipements industriels. Ceux-ci nécessitent souvent du fil lourd et une capacité de charge élevée.

Considérations de sécurité pour le fonctionnement de la machine à cintrer les ressorts

Les cintreuses à ressorts impliquent des pièces rotatives et alternatives à grande vitesse, du fil haute tension et des outils de coupe tranchants. Des pratiques de sécurité appropriées protègent les opérateurs et maintiennent la fiabilité de la machine :

• Risques liés à la tension des fils : Le fil sous tension peut se briser ou fouetter dangereusement si le système de paiement perd le contrôle. Utilisez toujours des contrôles de tension de gain appropriés et portez des lunettes de protection lorsque vous enfilez ou manipulez du fil.
• Ressorts volants : Les ressorts formés peuvent être éjectés à grande vitesse de la zone d'enroulement. Les machines doivent être équipées de protections et de goulottes de collecte appropriées. Ne mettez jamais la main dans la zone d'enroulement pendant le fonctionnement.
• Extrémités des fils pointus : Les extrémités des fils coupés sont extrêmement coupantes. Utilisez des gants appropriés lors de la manipulation du fil et des ressorts finis. Les embouts de fils ou l'ébavurage doivent être effectués sur les pièces fréquemment manipulées par les utilisateurs finaux.
• Protection des machines : Unll rotating components (feed rollers, cams, drive belts) must be properly guarded per local machinery safety regulations (OSHA 1910.212 in the USA; Machinery Directive 2006/42/EC in Europe).
• Arrêt d'urgence : Unll spring bending machines must have a clearly accessible emergency stop button that immediately stops all machine motion. CNC machines should have a safety-rated E-stop circuit that meets Category 0 or Category 1 stop requirements per EN 60204-1.
• Verrouillage/étiquetage (LOTO) : Avant tout changement d'outil, entretien ou réglage à l'intérieur de la machine, l'alimentation doit être verrouillée et vérifiée hors tension. Il s'agit d'une exigence obligatoire de l'OSHA et d'une pratique de sécurité fondamentale.
