Machine de formage de ressorts CNC : principe de fonctionnement et utilisation industrielle

La définition fonctionnelle d'un Machine de formage de ressorts CNC

Un Machine de formage de ressorts CNC est un système de fabrication de haute précision qui utilise la commande numérique par ordinateur pour automatiser le pliage, l'enroulement et la mise en forme de fils métalliques en géométries de ressorts complexes et en formes de fils complexes. Contrairement aux fabricants de ressorts mécaniques traditionnels qui s'appuient sur des arbres à cames fixes, cet équipement moderne utilise plusieurs servomoteurs indépendants pour contrôler différents axes, permettant la création de formes non standard qui seraient impossibles à réaliser manuellement.

Dans un environnement industriel standard, ces machines constituent l'épine dorsale de la production de composants en fil métallique, capables de traiter des diamètres de fil allant de 0,15 mm à plus de 10 mm . La machine fonctionne en faisant passer le fil à travers une série de rouleaux et en le façonnant à l'aide d'outils spécialisés qui se déplacent dans un espace tridimensionnel avec une précision chirurgicale. Cette technologie assure un taux de répétabilité élevé , en maintenant souvent des tolérances aussi strictes que ±0,01mm sur des séries de production de plusieurs millions d’unités.

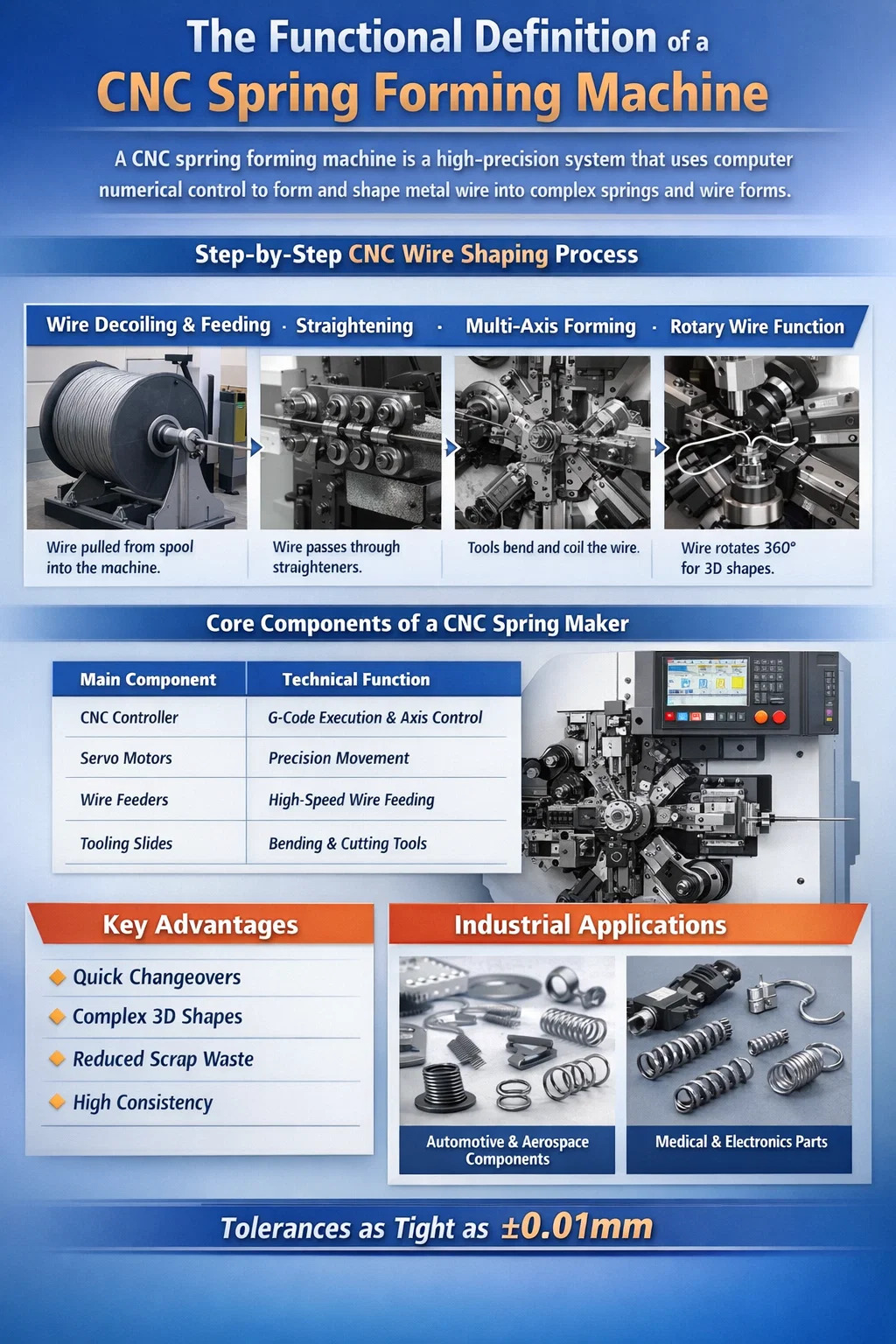

Principe de fonctionnement étape par étape du façonnage de fil CNC

Le fonctionnement d'un Machine de formage de ressorts CNC est une séquence de mouvements mécaniques hautement synchronisés. Le processus commence par la matière première et se termine par un composant fini, traité thermiquement ou prêt à l'emploi. Les mécanismes suivants décrivent le parcours du fil à travers la machine :

Déroulage et alimentation du fil

Le fil métallique, généralement en acier inoxydable, en acier au carbone ou en alliages de cuivre, est tiré d'une grande bobine ou bobine. La machine système d'alimentation en fil utilise des rouleaux robustes entraînés par un servomoteur à couple élevé. Ces rouleaux doivent exercer suffisamment de pression pour tirer le fil sans l'aplatir, garantissant ainsi que la longueur d'alimentation est exacte au micromillimètre près.

Lissage et préparation du matériau

Parce que le fil a été stocké dans une bobine, il possède une courbure naturelle ou « mémoire ». Avant toute mise en forme, le fil passe à travers redresseurs de fils . Ceux-ci consistent en une série de rouleaux disposés dans des plans horizontaux et verticaux. En alternant les tensions, le lisseur élimine tous les plis et courbures, présentant une ligne de fil parfaitement droite aux outils de formage.

Formage synchronisé multi-axes

Uns the wire emerges from the central guide (the quill), it enters the forming zone. In a Machine de formage de ressorts CNC , plusieurs glissières d'outils sont positionnées autour du fil. Chaque diapositive peut se déplacer indépendamment. Par exemple, dans un Machine 12 axes , plusieurs outils peuvent frapper le fil sous différents angles simultanément ou dans une séquence préprogrammée pour créer des boucles, des coudes ou des bobines.

Le rôle de la fonction fil rotatif

De nombreuses machines avancées disposent d'un axe de fil rotatif . Au lieu de simplement déplacer les outils autour du fil, la machine peut faire pivoter le fil elle-même à 360 degrés. Cela offre une dimension supplémentaire de flexibilité, permettant de former des formes 3D complexes sans avoir à arrêter le processus d'alimentation ou à utiliser des configurations d'outillage trop compliquées.

Composants de base d'un fabricant de ressorts CNC moderne

L'efficacité d'un Machine de formage de ressorts CNC est le résultat de la synergie entre son matériel mécanique et le système de contrôle électronique. Le tableau suivant met en évidence les composants matériels essentiels trouvés dans une machine de qualité professionnelle.

Tableau 1 : Architecture matérielle clé d'une machine de formage de ressorts CNC
Composant principal	Fonction technique
Contrôleur CNC	Exécute le G-code/programme et gère la synchronisation en temps réel de tous les axes d'asservissement.
Servomoteurs	Fournit un couple de haute précision pour l'alimentation, la rotation et le mouvement du coulisseau de l'outil.
Dévidoirs de fil	Rouleaux robustes qui déplacent le fil dans la machine à grande vitesse.
Glissières d'outillage	Bras mobiles qui maintiennent les outils de pliage, d’enroulement et de coupe.
Capteurs et sondes	Détectez la précision des pièces et ajustez automatiquement les paramètres pour compenser les variations des fils.

Undvantages Over Traditional Cam-Driven Systems

Le passage des cames mécaniques aux Machine de formage de ressorts CNC la technologie a révolutionné le paysage de la fabrication de ressorts. Les principaux avantages se concentrent sur l’efficacité et la polyvalence :

Temps de configuration réduit : Les machines traditionnelles nécessitent des réglages manuels des cames qui peuvent prendre de 4 à 8 heures. Une machine CNC peut être reprogrammée en moins de 30 minutes .
Géométrie complexe : Ces machines peuvent produire ressorts à double torsion , les contacts de batterie et les formes de fils 3D en une seule opération, éliminant ainsi le besoin de pliage manuel secondaire.
Économies de matériel : Un contrôle précis des opérations d'alimentation et de découpe minimise la ferraille, qui constitue un facteur de coût important dans la production en grand volume.
Cohérence : Une fois un programme vérifié, la machine peut produire 100 000 pièces identiques avec un écart nul, ce qui est crucial pour les composants critiques en matière de sécurité dans l'industrie automobile.

Unpplications and Industrial Output

La sortie d'un Machine de formage de ressorts CNC est utilisé dans presque tous les secteurs de la vie moderne. La machine pouvant traiter des sections de fils variées (rondes, plates ou carrées), ses applications sont presque illimitées :

Unutomotive and Aerospace

Les fabricants utilisent ces machines pour créer des ressorts de cadre de siège, des ressorts de soupape de moteur et des clips d'injecteur de carburant. Ces pièces doivent résister à des contraintes et à des températures extrêmes, ce qui oblige la machine à traiter des alliages à haute résistance comme Inconel ou Chrome Silicium .

Electronique et équipement médical

À petite échelle Machine de formage de ressorts CNCs produire des micro-ressorts pour les modules de caméra des smartphones et les instruments chirurgicaux. À cette échelle, la précision de la machine dans la manipulation de fils aussi fins que 0,1 mm est primordial.

Résumé technique final

En conclusion, le Machine de formage de ressorts CNC représente le summum de la technologie de traitement des fils. En combinant de puissants servomoteurs avec un contrôle logiciel sophistiqué, il transforme une simple bobine de fil en un composant mécanique complexe. Sa capacité à effectuer plusieurs opérations (alimentation, redressage, pliage, enroulement et découpe) au sein d'un seul cycle automatisé en fait un atout indispensable pour toute usine moderne visant une production à grande vitesse et de haute précision.
