Conception de ressorts de torsion : équations, matériaux et guide de la machine

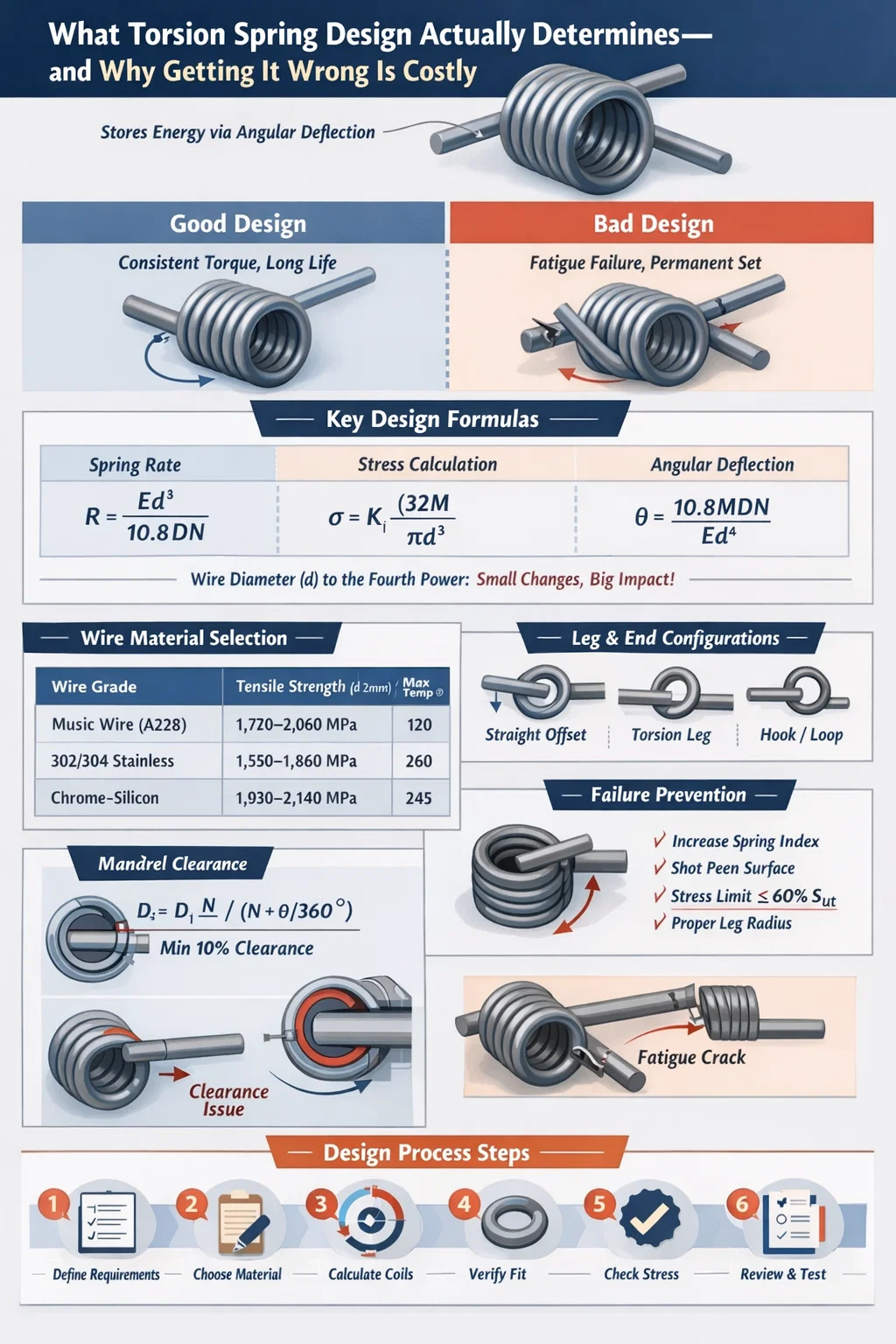

Ce que la conception des ressorts de torsion détermine réellement – et pourquoi se tromper coûte cher

La conception d'un ressort de torsion est le processus de spécification de la géométrie, du matériau, des caractéristiques de charge et des tolérances de fabrication d'un ressort qui stocke l'énergie par déviation angulaire plutôt que par compression ou extension linéaire. Choisissez la bonne conception et le ressort fournit un couple constant sur des milliers, voire des millions de cycles. Si vous vous trompez, vous risquez une défaillance prématurée par fatigue, un jeu permanent ou des courbes de couple imprévisibles qui détruisent le mécanisme en aval.

Le résultat de conception le plus critique est le taux de ressort (couple par degré de rotation) , généralement exprimé en N·mm/° ou lb·in/°. Tous les autres paramètres – diamètre du fil, diamètre de la bobine, nombre de bobines actives, géométrie des pattes, configuration des extrémités – entrent dans ce nombre. Une machine à ressorts de torsion ne peut produire que ce que la conception spécifie, de sorte que la précision dans la phase de conception élimine les reprises coûteuses dans l'atelier de production.

Cet article passe en revue l'ensemble du processus de conception : des équations fondamentales et de la sélection des matériaux aux contraintes de fabrication imposées par les machines à ressorts de torsion, en passant par les modes de défaillance courants et les stratégies de tolérance pratiques utilisées dans la production en grand volume.

Équations de conception de base que tout ingénieur doit connaître

La conception des ressorts de torsion repose sur un ensemble d'équations mécaniques bien établies. Les comprendre n'est pas facultatif : ils déterminent si votre ressort survit à sa durée de vie ou tombe en panne au cours des premiers milliers de cycles.

Formule de taux de ressort

La raideur angulaire du ressort R est calculée comme suit :

R = Ed⁴ / (10,8 DN)

Où E est le module d'élasticité (MPa), d est le diamètre du fil (mm), D est le diamètre moyen de la bobine (mm) et N est le nombre de bobines actives. Pour fil d'acier au carbone étiré, E ≈ 196 500 MPa ; pour l'acier inoxydable 302/304, E ≈ 193 000 MPa ; pour le chrome-silicium (SAE 9254), E ≈ 201 000 MPa.

Notez que le diamètre du fil apparaît à la quatrième puissance. Une augmentation de d de seulement 10 % augmente la raideur du ressort d'environ 46 %. C'est pourquoi le diamètre du fil est la variable la plus sensible dans toute conception de ressort de torsion : un petit écart de tolérance a un effet démesuré sur la raideur finale du ressort.

Calcul des contraintes et facteur de correction Wahl

La contrainte de flexion dans un fil à ressort de torsion est :

σ = K_i × (32M) / (πd³)

Où M est le moment appliqué (N·mm), d est le diamètre du fil et K_i est le facteur de correction de contrainte des fibres internes (également appelé facteur Wahl pour les ressorts de torsion). K_i prend en compte les effets de courbure et est défini comme :

K_i = (4C² - C - 1) / (4C(C - 1))

Où C est l'indice du ressort = D/d. Pour un indice de ressort de 6 (une valeur commune), K_i ≈ 1,24. Pour une bobine serrée avec C = 4, K_i s'élève à environ 1,40. Cela signifie qu'un ressort à spires serrées subit une contrainte 13 % plus élevée au niveau de la fibre interne pour le même moment appliqué — une différence significative lorsque la durée de vie en fatigue est la contrainte de conception.

Déviation angulaire sous charge

La déviation angulaire totale θ (en degrés) est :

θ = 10,8 M D N / (E d⁴)

Cette équation est l’inverse de la formule de raideur du ressort. Il vous indique la rotation du ressort pour un couple appliqué donné. Dans des applications telles que les charnières de portes automobiles ou les lève-vitres, connaître l'angle de déflexion exact à chaque niveau de couple est essentiel pour l'emballage des mécanismes.

Changement du diamètre de la bobine sous déflexion

Une caractéristique unique aux ressorts de torsion : le diamètre de la bobine change à mesure que le ressort s'enroule ou se déroule. Lorsqu'il est enroulé dans le sens de la fermeture (les bobines se resserrent), le diamètre moyen diminue. Le nouveau diamètre moyen D₂ est :

D₂ = D₁ N / (N θ/360°)

Pour un ressort à 8 spires actives tournant à 90°, D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — une réduction de 3 %. Si le ressort fonctionne sur un mandrin, le concepteur doit vérifier que D₂ offre toujours un jeu adéquat ; les interférences à la déviation maximale provoquent des pics de couple catastrophiques et une défaillance prématurée. La pratique de conception standard consiste à maintenir au moins Jeu de 10 % entre le diamètre intérieur de la bobine dévié et le diamètre extérieur du mandrin .

Sélection des matériaux : adaptation de la qualité du fil aux exigences de l'application

Le choix des matériaux est indissociable de la conception des ressorts de torsion. Le fil doit offrir la résistance à la traction, la limite d'endurance et la résistance à la corrosion requises sur toute la plage de températures de fonctionnement, tout en restant compatible avec les capacités de formage de la machine à ressorts de torsion.

Pour la plupart des applications industrielles — charnières de porte, loquets, enrouleurs et connecteurs électriques — le fil musical (ASTM A228) est le choix par défaut . Sa haute résistance à la traction et sa qualité de surface constante permettent des durées de vie en fatigue dépassant 500 000 cycles à des niveaux de contrainte allant jusqu'à 70 % de la résistance à la traction ultime. Le fil étiré coûte 10 à 15 % moins cher mais présente une finition de surface plus rugueuse et une plus grande variabilité de la résistance à la traction, ce qui le rend plus adapté aux applications statiques ou à faible cycle.

Le fil chrome-silicium, bien que plus cher, est le choix standard pour les ressorts de soupapes et les ressorts de rappel de freins automobiles où les températures de fonctionnement atteignent 200-240°C et où la relaxation des contraintes doit être minimisée. Il est également plus exigeant pour la machine à ressorts de torsion car sa dureté plus élevée accélère l'usure des outils — un facteur à discuter avec le fabricant lors de la revue de conception.

Le bronze phosphoreux et le cuivre-béryllium apparaissent dans les ressorts des connecteurs électriques où la conductivité compte aux côtés des performances mécaniques. Le cuivre au béryllium en particulier, bien que coûteux, atteint des résistances à la traction proches de 1 400 MPa et maintient une excellente résistance à la déformation, ce qui le rend adapté aux instruments de précision avec des tolérances de couple serrées sur une durée de vie prolongée.

Configuration des branches et des extrémités : souvent sous-estimée, toujours critique

La configuration finale d'un ressort de torsion (la façon dont les jambes sont formées, l'endroit où elles entrent en contact avec les pièces d'accouplement et la géométrie qu'elles suivent) affecte directement trois choses : le nombre effectif de bobines actives, la concentration de contraintes à la jonction jambe-corps et ce que la machine à ressorts de torsion peut former de manière réaliste.

Types d'extrémités courants et leurs compromis

• Pieds droits décalés — Le plus courant. La jambe s'étend tangentiellement au corps. Facile à former sur une machine à ressorts de torsion CNC ; contribue environ la moitié de la longueur de la jambe au nombre de bobines actives.
• Jambes droites de torsion (radiales) — La jambe s'étend radialement vers l'intérieur ou vers l'extérieur. Plus simple à configurer sur la machine mais crée une répartition des contraintes plus complexe au point de transition du pliage.
• Crochets et boucles — Utilisé lorsque le ressort doit se fixer à une goupille ou à un arbre sans fixation secondaire. La géométrie du crochet peut être formée avec précision par une machine à ressorts de torsion CNC, mais nécessite des changements d'outils et augmente le temps de cycle de 8 à 15 % en fonction de la complexité.
• Branches tangentielles courtes et longues — La longueur des branches affecte la quantité de couple transmise au point de charge et la manière dont le ressort s'aligne dans l'assemblage. Des jambes plus longues augmentent le bras de levier et réduisent la force requise pour atteindre un couple donné, mais elles augmentent également la contrainte de flexion au niveau de la racine de la jambe.
• Centre croisé (double torsion) — Deux corps de ressorts de torsion reliés au centre, enroulés dans des directions opposées. Utilisé lorsque le couple doit être symétrique et que les contraintes d'espace empêchent l'utilisation de deux ressorts séparés. Complexe à mettre en place sur une machine à ressorts de torsion ; généralement réservé aux applications automobiles ou industrielles à grand volume où l'investissement en outillage est justifié.

Contribution de la bobine active des jambes

Le nombre effectif de bobines actives N_a inclut une contribution des jambes. Pour les jambes droites, l'approximation standard ajoute L/(3πD) au nombre de bobines du corps, où L est la longueur totale des deux jambes. Pour un ressort avec un diamètre moyen de spire de 20 mm et deux branches de 30 mm, cela ajoute environ 30/(3π×20) ≈ 0,16 spires — une correction petite mais non triviale lorsque des tolérances serrées de raideur de ressort (± 5 % ou mieux) sont requises.

Ignorer cette correction entraîne des erreurs systématiques de raideur de ressort qui deviennent apparentes lors de l'inspection du premier article, nécessitant des ajustements du nombre de bobines et un temps de configuration supplémentaire de la machine à ressorts de torsion CNC.

Comment le Machine à ressort de torsion Façonne ce qui est fabriquable

Une machine à ressorts de torsion – en particulier une machine à enrouler CNC dotée d'une capacité de ressort de torsion – forme le fil en le pliant autour d'un mandrin d'enroulement tout en façonnant simultanément les jambes et les extrémités. Comprendre ce que la machine peut et ne peut pas faire est essentiel dès la phase de conception, avant la découpe de l'outillage.

Plage de diamètre de fil et contraintes d’indice de ressort

Les machines à ressorts de torsion CNC standard traitent des diamètres de fil d'environ 0,10 mm à 16 mm, selon la classe de machine. Les bobineuses CNC d'entrée de gamme couvrent 0,3 à 3,5 mm ; les machines industrielles lourdes manipulent du fil de 3 à 16 mm. L'indice de ressort (D/d) est pratiquement contraint entre 4 et 16 pour la plupart des séries de production :

• C en dessous de 4 : La bobine est trop tendue ; la machine à ressorts de torsion a du mal à obtenir un pas constant et la courbure élevée augmente considérablement la contrainte des fibres internes. Les ressorts avec C < 4 présentent presque toujours une fatigue prématurée au niveau de la surface intérieure de la bobine.
• C au-dessus de 16 : La bobine est lâche et le fil a tendance à se déformer lors du formage. La répétabilité dimensionnelle en souffre : une variation du diamètre de la bobine de ± 3 à 4 % est typique au-dessus de C = 16, contre ± 1 % réalisable à C = 6 à 10.

Le point idéal pour la production de machines à ressorts de torsion est C = 6 à C = 12 , où les forces de formage sont gérables, l'usure des outils est prévisible et les tolérances dimensionnelles sont réalisables à des vitesses de production élevées.

Capacités de la machine à ressorts de torsion CNC : axes et précision

Les machines modernes à ressorts de torsion CNC, comme celles de Wafios, Numalliance ou Simplex, fonctionnent avec 4 à 8 axes contrôlés. Les fonctionnalités clés incluent :

• Angle des jambes programmable par incréments de 0,1°, permettant un contrôle précis de l'angle initial entre les deux jambes (l'angle libre)
• Vitesse d'alimentation du fil jusqu'à 200 m/min sur les machines à grande vitesse pour les fils de petit diamètre, ce qui se traduit par des cadences de production de 100 à 300 ressorts par minute pour les géométries simples
• Compensation automatique du retour élastique, où le logiciel de contrôle de la machine pré-courbe le fil au-delà de l'angle cible pour tenir compte de la récupération élastique — essentielle pour atteindre des tolérances d'angle libre de ±2° ou mieux
• Mesure du couple en ligne sur certains systèmes avancés, où le ressort est testé immédiatement après le formage et les pièces hors tolérance sont automatiquement rejetées

L’angle libre – l’angle entre les deux jambes à l’état non chargé – est l’un des paramètres les plus difficiles à contrôler. Une tolérance d'angle libre de ±3° à ±5° est une capacité de production standard ; ±1° à ±2° est réalisable avec des machines à ressorts de torsion CNC haut de gamme et une qualification de processus, mais à un coût par pièce plus élevé. Les concepteurs doivent spécifier la tolérance la plus stricte dont ils ont réellement besoin, et non la plus stricte qu'ils pensent possible : une tolérance excessive à l'angle libre peut doubler ou tripler le coût de la pièce sans améliorer le fonctionnement du produit.

Traitement thermique après formage

Après formage, les ressorts de torsion fabriqués à partir de fil pré-durci (fil à musique, étiré dur, inoxydable) subissent une cuisson de détente à basse température – généralement 175-230°C pendant 20-30 minutes. Cela réduit les contraintes résiduelles induites lors de l'enroulement, stabilise l'angle libre et réduit la prise en service. Les ressorts en chrome-silicium et chrome-vanadium sont formés à partir de fil recuit, puis trempés à l'huile et revenus jusqu'à la dureté finale après enroulement, ce qui donne plus de contrôle sur les propriétés du matériau mais nécessite des étapes de processus supplémentaires sur la gamme de machines à ressorts de torsion.

Le grenaillage, appliqué après traitement thermique, induit des contraintes résiduelles de compression sur la surface du fil, augmentant la limite d'endurance en fatigue de 20 à 30 % pour ressorts fonctionnant en flexion inversée. Pour les ressorts de torsion dans les applications à cycles élevés (au-dessus de 500 000 cycles), le grenaillage est presque toujours spécifié malgré une augmentation de 15 à 25 % du coût des pièces, car l'alternative – la rupture par fatigue sur le terrain – est beaucoup plus coûteuse.

Analyse de fatigue et prévision de la durée de vie des ressorts de torsion

La rupture par fatigue est le mode de rupture dominant pour les ressorts de torsion soumis à une charge cyclique. Il commence à la surface interne de la bobine (là où la contrainte de flexion est la plus élevée en raison de la courbure) ou à la jonction jambe-corps (un point de concentration des contraintes). Prédire la durée de vie en fatigue nécessite de comprendre à la fois l’amplitude des contraintes et la contrainte moyenne.

Critère de Goodman modifié pour la fatigue printanière

Le critère de Goodman modifié relie l'amplitude de contrainte admissible σ_a à la contrainte moyenne σ_m :

σ_a / S_e σ_m / S_ut = 1

Où S_e est la limite d'endurance et S_ut est la résistance à la traction ultime. Pour le fil à musique, S_e ≈ 0,45 × S_ut pour les échantillons polis. Les facteurs de correction de l'état de surface réduisent cela à environ 0,35–0,38 × S_ut pour le fil de production avec une qualité de surface standard.

La parabole de Gerber est parfois utilisée comme alternative à la ligne de Goodman car elle s'adapte plus étroitement aux données empiriques de fatigue des ressorts à des niveaux de contrainte moyenne élevés. Cependant, Goodman reste plus conservateur et est préféré pour les applications critiques en matière de sécurité.

Objectifs pratiques du rapport de contrainte

Dans la conception pratique des ressorts de torsion, les objectifs de rapport de contrainte suivants offrent des performances de fatigue fiables :

• Pour une durée de vie infinie (>10⁷ cycles) : contrainte de flexion maximale ≤ 55 à 60 % de S_ut
• Pour >1×10⁶ cycles : contrainte maximale ≤ 65–70 % de S_ut
• Pour applications statiques ou <10 000 cycles : contrainte maximale ≤ 80% de S_ut
• Pour les ressorts avec grenaillage : les niveaux de contrainte admissibles augmentent de 15 à 20 % dans toutes les catégories

Ces objectifs doivent être calculés à l'aide de la formule corrigée des contraintes avec le facteur Wahl. L'application de l'équation de contrainte de flexion nominale sans correction de courbure sous-estime la contrainte réelle du fil de 15 à 35 % en fonction de l'indice du ressort — une erreur potentiellement catastrophique dans la conception à cycles élevés.

Détente du stress et pose permanente

Les ressorts de torsion soumis à une charge soutenue peuvent présenter une déformation permanente – un changement permanent de l'angle libre au fil du temps en raison du fluage du matériau du fil. La déformation permanente dépend de la température et devient significative au-dessus de 100°C pour le fil en acier au carbone. La contrainte soutenue maximale admissible à limiter à moins de 2 % sur 1 000 heures à température ambiante est d'environ 65 % de S_ut pour le fil musical et 70 % pour le chrome-silicium.

Pour les applications où le ressort est maintenu en position comprimée (comme dans de nombreux mécanismes automobiles et électroménagers), le concepteur doit vérifier que la contrainte soutenue à la déflexion maximale ne dépasse pas ces limites. Ne pas le faire entraîne une diminution du couple au cours de la durée de vie du produit – une plainte courante sur le terrain qui remonte directement à la surveillance de la conception des ressorts de torsion.

Stratégie de tolérancement : ce qu'il faut spécifier et ce qu'il ne faut pas sur-spécifier

La spécification des tolérances sur le dessin d'un ressort de torsion est le point où le jugement technique se croise avec le coût de fabrication. Chaque tolérance plus stricte que la capacité de production standard nécessite des contrôles de processus supplémentaires, une fréquence d'inspection accrue ou des temps de cycle de machine à ressorts de torsion plus lents, ce qui augmente les coûts.

Tolérances standard réalisables en production

La tolérance la plus importante à spécifier correctement est le couple à un angle d'essai défini, et non la raideur du ressort isolément. Une tolérance de couple à un angle spécifique est plus directement liée au fonctionnement du produit : elle indique au fabricant exactement ce que le ressort doit délivrer au point de sa course qui compte pour l'assemblage. La raideur du ressort à elle seule ne raconte pas l'histoire si l'angle libre varie.

Une approche courante et efficace consiste à spécifier : (1) le couple à l'angle de travail minimum, (2) le couple à l'angle de travail maximum et (3) l'angle libre avec une large tolérance. Cette spécification fonctionnelle donne à l'opérateur de la machine à ressorts de torsion une liberté maximale pour optimiser le processus de formage tout en garantissant le bon fonctionnement du ressort dans l'assemblage.

Notes de dessin qui empêchent les erreurs d'interprétation

Un dessin de ressort de torsion doit toujours préciser :

• Direction du vent (droite ou gauche) — critique pour la configuration de la machine à ressorts de torsion et pour la direction de génération du couple dans l'assemblage
• Si les couples et les angles sont mesurés avec ou sans mandrin en place
• La direction de chargement (direction de fermeture ou d’ouverture par rapport à la direction de la plaie)
• Exigences de finition de surface et de revêtement (zingage, phosphatation, passivation)
• Si un préréglage (sur-déviation pour réduire la déformation) est nécessaire et à quel angle

L'omission de la direction du vent sur un dessin est l'une des erreurs les plus courantes et les plus coûteuses lors de l'achat de ressorts de torsion. Un ressort de torsion droit enroulé dans le sens de la fermeture génère un couple croissant à mesure qu'il se ferme. Si l'ensemble nécessite un couple de fermeture provenant d'un ressort gauche, le mécanisme fonctionnera en sens inverse ou ne fonctionnera pas du tout.

Modes de défaillance courants et comment la conception des ressorts de torsion les empêche

Comprendre les modes de défaillance n’est pas une ingénierie post-mortem : c’est un apport de conception. Chaque mode de défaillance correspond à des décisions de conception spécifiques qui peuvent l'empêcher ou l'atténuer.

Fissuration par fatigue à la surface intérieure de la bobine

La contrainte de flexion la plus élevée dans un ressort de torsion se produit au niveau de la fibre interne de chaque bobine en raison de l'effet de courbure (capté par le facteur Wahl). Les fissures de fatigue naissent ici et se propagent transversalement à travers le diamètre du fil, entraînant une rupture soudaine. Stratégies de prévention :

• Augmentez l'indice de ressort pour réduire K_i — passer de C = 4 à C = 6 réduit la contrainte des fibres internes d'environ 12 %
• Appliquer un grenaillage pour introduire une contrainte résiduelle de compression à la surface
• Réduisez les contraintes maximales grâce à un diamètre de fil plus grand ou à un diamètre moyen de bobine réduit.
• Assurez-vous que la surface du fil est exempte de coutures, de recouvrements et de piqûres : ce sont des points de concentration de contraintes qui réduisent considérablement la durée de vie en fatigue.

Mise en service permanente

L'ensemble se manifeste par une réduction de l'angle libre au fil du temps, réduisant ainsi le couple délivré à l'angle de travail. La cause première est une contrainte soutenue dépassant la limite élastique du matériau à la température de fonctionnement. Prévention : maintenir la contrainte soutenue en dessous de 65 % S_ut pour l'acier au carbone, utiliser des ressorts prédéfinis (pré-déviés au-delà de l'angle de travail maximum lors de la fabrication pour induire des contraintes résiduelles favorables), ou spécifier un fil fortement allié avec une meilleure résistance à la relaxation.

Interférence de la bobine avec le mandrin

À mesure que le ressort fléchit dans le sens de la fermeture, le diamètre intérieur de la bobine diminue. Si le ressort est monté sur un mandrin avec un jeu insuffisant, les bobines entrent en contact avec le mandrin, générant des frictions, de la chaleur et des pics de couple imprévisibles. Dans les cas graves, le ressort saisit entièrement le mandrin. La solution est simple dans sa conception : calculez le diamètre intérieur minimum de la bobine à la déflexion maximale à l'aide de la formule de changement de diamètre et assurez-vous que le diamètre extérieur du mandrin est au moins 10 % plus petit. Cependant, cela nécessite que le concepteur connaisse l'angle de fonctionnement maximum dès la phase de conception.

Concentration de stress à la racine de la jambe

La transition du corps de la bobine au pied droit est une discontinuité géométrique qui crée une concentration des contraintes. L'ampleur dépend de la netteté du virage. Un rayon de courbure minimum de 1,5d à la racine du pied est une bonne pratique de conception — des rayons plus petits que cela augmentent considérablement le facteur de concentration des contraintes. Lorsque la machine à ressort de torsion forme la jambe, l'opérateur ajuste l'outil pour atteindre ce rayon minimum. Si le concepteur dessine un angle vif à la racine de la jambe, la machine produira un angle vif et la rupture par fatigue se produira à cet endroit plutôt que dans le corps de la bobine où l'analyse des contraintes le prédit.

Conception pour la fabricabilité : Travailler avec votre fournisseur de machines à ressorts de torsion

Les conceptions de ressorts de torsion les plus efficaces sont développées en collaboration entre l'ingénieur et le fabricant de ressorts, en impliquant spécifiquement l'équipe qui exploite la machine à ressorts de torsion au début du processus de conception, avant que le dessin ne soit finalisé.

Considérations clés DFM à soulever avec le fabricant :

• Disponibilité du diamètre du fil : Tous les diamètres de fil ne sont pas stockés dans tous les alliages. La conception avec un diamètre de fil non standard (par exemple, 1,65 mm alors que 1,6 mm et 1,8 mm sont standard) peut ajouter un délai de livraison de 4 à 8 semaines et une majoration du coût du matériau de 15 à 30 %. Demandez l'inventaire du diamètre standard du fabricant avant de finaliser la conception.
• Quantités minimales de commande : Les géométries de pattes personnalisées et les tolérances serrées nécessitent souvent un outillage dédié. Les MOQ peuvent aller de 500 pièces pour des conceptions simples à 10 000 pièces pour des géométries complexes avec des investissements en outillage spécialisé. Comprendre cela au stade de la conception détermine si une conception de ressort standard personnalisée ou modifiée est plus logique sur le plan économique.
• Durée de vie des outils et fréquence de changement d’outils : Les fils fortement alliés (chrome-silicium, Inconel) accélèrent l'usure des outils sur la machine à ressorts de torsion. Cela affecte le coût par pièce et doit être pris en compte dans l'analyse du coût total de possession, en particulier pour les applications à volume élevé.
• Protocole d'inspection du premier article : Convenez dès le départ des mesures qui seront prises et dans quel ordre. Les mesures de couple à un angle défini, un angle libre et un diamètre de bobine sont les plus courantes. Certains fabricants proposent des packages complets de données CMM pour les applications aérospatiales et médicales. Cela doit être spécifié dans le bon de commande et non découvert après coup.
• Chronologie des itérations du prototype : Un fournisseur de machines à ressorts de torsion bien équipé peut produire des échantillons prototypes en 1 à 3 semaines à partir d’un dessin complet. Prévoyez au moins deux itérations du prototype — une pour valider le concept de conception et une pour affiner les tolérances en fonction des résultats mesurés — avant de vous engager dans l'outillage de production.

L’ingénieur qui traite le fabricant de ressorts comme un pur fournisseur de produits de base – en fournissant un dessin complet sans discussion – obtient systématiquement des résultats sous-optimaux. L'ingénieur qui implique l'équipe de la machine à ressorts de torsion dans l'examen de la conception obtient des ressorts plus faciles à fabriquer, plus cohérents et moins coûteux en termes de volumes de production.

Applications industrielles et exemples de conception réels

Les principes de conception des ressorts de torsion s’appliquent différemment selon les secteurs. Voici des exemples concrets de la manière dont le contexte d’application façonne les décisions de conception.

Ressorts de rappel de charnière de porte automobile

Spécification typique : couple de 8 à 12 N·m à une déviation de 75° , durée de vie de 500 000 cycles, température de fonctionnement de −40°C à 80°C. Diamètre du fil 4–6 mm, alliage chrome-silicium, grenaillé, revêtement phosphate de zinc. La machine à ressorts de torsion doit produire un angle libre constant jusqu'à ±3° car la sensation de détente de la porte est sensible à la variation du couple à la position de contrôle intermédiaire (généralement 30 à 45°). Ces ressorts sont produits en grand volume – des centaines de milliers par an – ce qui justifie un outillage dédié aux ressorts de torsion et des tests de couple en cours de fabrication sur 100 % des pièces.

Ressorts de contact pour connecteur électrique

Spécification typique : torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Ressorts de torsion pour dispositifs médicaux

Les instruments chirurgicaux et les mécanismes des dispositifs implantables utilisent des ressorts de torsion en acier inoxydable 316L ou en alliage MP35N. Des tolérances de couple de ± 3 à 5 % sont typiques. Chaque printemps est inspecté à 100 %. Les exigences de traçabilité signifient que chaque lot de production est lié à un numéro de chaleur de fil spécifique et à un enregistrement de lot de machine à ressorts de torsion. Ces exigences augmentent considérablement les coûts mais ne sont pas négociables compte tenu de l'environnement réglementaire. Les diamètres de fil varient généralement de 0,25 mm à 2,0 mm selon l'application.

Systèmes de ressorts de torsion pour portes de garage

Les ressorts de torsion des portes de garage résidentielles sont de grande taille (diamètre du fil 4 à 8 mm, diamètre moyen de la bobine 50 à 75 mm) et conçus pour 10 000 à 30 000 cycles de la vie. Ils sont enroulés par paires opposées sur un arbre central, équilibrant le poids de la porte. La raideur du ressort doit correspondre au poids et à la hauteur de la porte à ± 10 %, sinon la porte ne s'équilibrera pas correctement. Ces ressorts sont produits en grand volume sur de grandes machines industrielles à ressorts de torsion, vendus comme articles de base, et constituent l'une des défaillances de ressorts domestiques les plus courantes - non pas parce qu'ils sont mal conçus, mais parce qu'ils sont conçus selon un objectif de coût qui limite la durée de vie.

Processus de conception de ressorts de torsion étape par étape

Le regroupement du processus de conception dans un flux de travail structuré évite l'erreur courante consistant à itérer tard dans le développement lorsque les modifications sont coûteuses.

1. Définir les exigences fonctionnelles : Couple requis à des angles définis, durée de vie, plage de températures de fonctionnement, enveloppe spatiale (taille du mandrin, longueur du corps, contraintes géométriques des pattes) et environnement (corrosion, produits chimiques).
2. Sélectionnez le matériau du fil : Adaptez l’alliage aux exigences de température, de corrosion, de résistance et de conductivité.
3. Choisissez le diamètre du fil et l'indice du ressort : Répétez l'opération pour trouver une combinaison qui répond aux exigences de couple tout en maintenant la contrainte en dessous de la limite de fatigue. Cible C = 6-10 pour une meilleure compatibilité avec les machines à ressorts de torsion.
4. Calculer le nombre de bobines actives : Utilisez l'équation de raideur du ressort pour trouver N, puis ajoutez le facteur de correction des jambes.
5. Vérifiez le jeu du mandrin : Calculez le diamètre intérieur de la bobine à la déviation maximale et confirmez un jeu de 10 % par rapport au diamètre extérieur du mandrin.
6. Vérifiez le stress de fatigue : Calculez la contrainte de flexion maximale à l'aide de la formule corrigée par Wahl et vérifiez qu'elle se situe dans le rapport de contrainte approprié pour la durée de vie requise.
7. Définir la configuration finale : Sélectionnez la géométrie des pattes compatible avec l'ensemble d'accouplement et pouvant être fabriquée sur la machine à ressorts de torsion disponible.
8. Préciser les tolérances et le traitement de surface : Définir les tolérances fonctionnelles (couple à l'angle d'essai, angle libre), spécifier le traitement thermique et les éventuels post-traitements (grenaillage, revêtement).
9. Bilan avec le fabricant du ressort : Confirmez la disponibilité des fils, les exigences en matière d'outillage, le MOQ et le plan du premier article avant de publier le dessin.
10. Testez et itérez : Mesurez les échantillons du premier article pour tous les paramètres spécifiés, évaluez-les dans l'assemblage et affinez la conception en fonction des performances mesurées et prévues.

Suivre cette séquence permet d'éviter systématiquement la catégorie la plus coûteuse d'erreurs de conception de ressorts : la découverte de problèmes dimensionnels ou de performances lors de la validation de l'assemblage, lors de la modification de la conception du ressort, nécessite de requalifier la configuration de la machine à ressorts de torsion et potentiellement de reconcevoir les pièces d'accouplement.
