Une machine à cintrer les fils CNC est un système de fabrication automatisé qui alimente, positionne et plie le fil métallique selon des formes géométriques précises à l'aide de servomoteurs contrôlés par ordinateur et d'outils programmables. La réponse courte à la question de savoir si vous en avez besoin : si votre volume de production dépasse quelques centaines de pièces métalliques identiques par jour, le pliage manuel ou semi-automatique vous coûte presque certainement plus cher que la machine elle-même. Les cintreuses CNC modernes peuvent produire formes de fils 2D et 3D complexes avec des tolérances aussi serrées que ±0,1 mm , à des vitesses que les opérateurs manuels ne peuvent tout simplement pas atteindre de manière cohérente.
La même plate-forme qui plie les formes structurelles des fils fonctionne également comme un machine à cintrer les ressorts lorsqu'il est équipé d'outils et de modules logiciels appropriés. Cette capacité à double fonction est l’une des raisons pour lesquelles les cintreuses de fils CNC sont devenues le choix par défaut dans des secteurs allant des sièges automobiles à la fabrication de dispositifs médicaux. Plutôt que d'investir dans deux systèmes distincts, les fabricants configurent une seule plate-forme CNC pour gérer à la fois les formes en fil et les ressorts de compression ou de torsion en fonction du calendrier de production.
Cet article explique le fonctionnement de ces machines, ce qui différencie les modèles d'entrée de gamme des modèles haut de gamme, les secteurs qui en dépendent le plus et ce que vous devez évaluer avant d'acheter ou de mettre à niveau un système.
Comprendre la séquence mécanique vous aide à évaluer intelligemment les spécifications de la machine plutôt que de comparer isolément les chiffres des brochures. Le processus commence au niveau du système d'alimentation en fil, où un redresseur retire les bobines du fil en bobine avant qu'il n'entre dans la tête de cintrage. La précision de l'alimentation à ce stade est essentielle : une erreur de 0,5 mm par cycle d'alimentation transforme une pièce complexe à 20 pliages en un composant totalement inutilisable.
La tête de pliage est le cœur de toute machine à cintrer les fils CNC. Il se compose généralement d'une broche de pliage centrale, d'un doigt de pliage qui tourne autour d'elle et d'un mécanisme de serrage qui maintient le fil pendant le pliage. Sur les machines d'entrée de gamme, le sens de pliage est fixe, ce qui signifie que l'opérateur doit faire tourner le fil manuellement pour les pièces 3D complexes. Sur les systèmes industriels et de milieu de gamme, la tête de pliage elle-même tourne – souvent appelée tête de pliage rotative – permettant à la machine de créer des formes de fil 3D en un seul cycle ininterrompu.
Systèmes haut de gamme de fabricants tels que Wafios, BendRobotics et Meba têtes de pliage avec jusqu'à 7 axes contrôlés , permettant des géométries qui seraient impossibles sur des équipements conventionnels. L'outillage lui-même (goupilles, doigts et formeurs) est généralement fabriqué à partir d'acier à outils trempé ou de carbure et est dimensionné pour correspondre au diamètre du fil. Le changement de diamètre de fil nécessite généralement un changement d'outillage qui prend 15 à 45 minutes selon la conception de la machine.
Les cintreuses de fils CNC modernes remplacent les actionneurs hydrauliques par des servomoteurs AC ou DC sur chaque axe. Les systèmes servomoteurs réagissent plus rapidement, consomment moins d'énergie et permettent au contrôleur d'enregistrer les données de position en temps réel pour une vérification de la qualité. Le contrôleur de mouvement – généralement une unité CNC propriétaire ou un PC industriel exécutant un logiciel spécialisé – interprète la séquence de pliage programmée et coordonne tous les axes simultanément. La vitesse d'avance, l'angle de pliage, la direction de pliage et la coupe sont tous synchronisés à quelques millisecondes près.
Certaines machines utilisent un système mécanique à came pour les pièces simples et volumineuses où la flexibilité des servos n'est pas nécessaire, mais celles-ci sont de plus en plus rares dans les nouvelles installations. La tendance est clairement aux plates-formes entièrement servo, car elles s'adaptent aux changements rapides de programme - une nécessité dans les environnements d'atelier où 20 formes de fil différentes peuvent fonctionner en une seule équipe.
Le fil est coupé après pliage à l’aide d’un mécanisme de coupe par cisaillement ou de coupe rotative. La coupe par cisaillement est plus rapide et fonctionne bien pour les fils souples à moyennement durs jusqu'à environ 8 mm de diamètre. La coupe rotative produit une finition d'extrémité plus propre avec un minimum de bavures, ce qui est important dans les applications où les extrémités des fils entrent en contact avec des joints, des pièces mobiles ou la peau humaine. Certaines configurations de cintreuses à ressorts utilisent un outil de coupe dédié qui forme également simultanément la bobine d'extrémité, éliminant ainsi une opération secondaire.

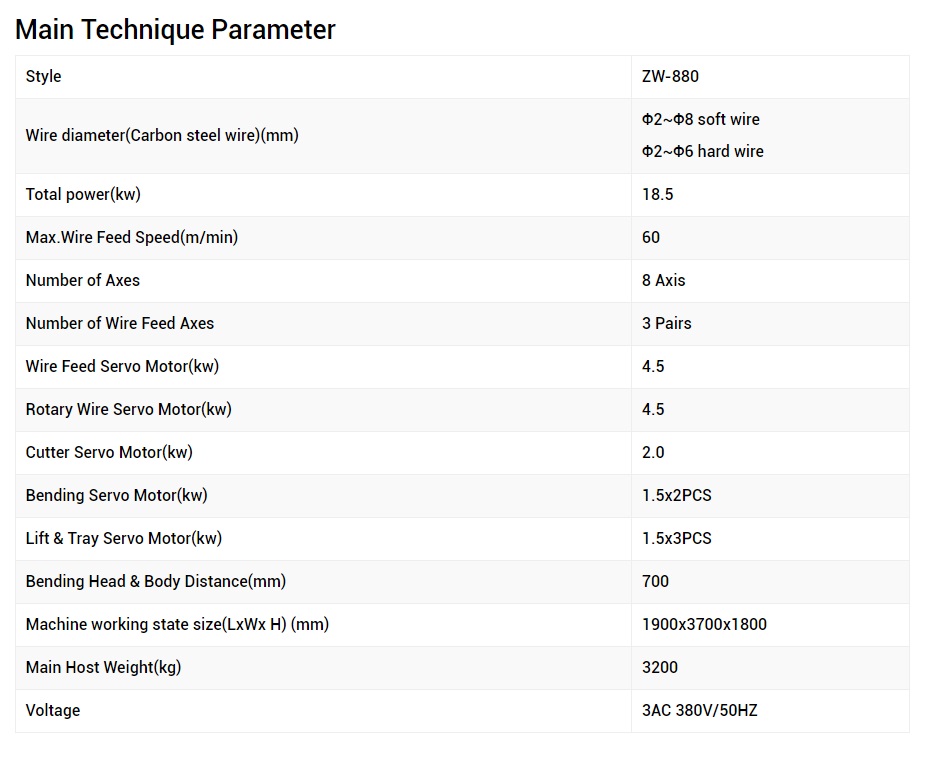

Les cintreuses de fils CNC ne constituent pas une seule catégorie. Le marché s'étend des machines qui coûtent moins de 30 000 $ et produisent de simples supports 2D, jusqu'aux systèmes dépassant 500 000 $ qui plient des fils structurels lourds pour des applications automobiles ou de construction. Choisir la mauvaise catégorie est l’erreur la plus courante et la plus coûteuse que commettent les acheteurs.
| Catégorie | Plage de diamètre de fil | Haches | Sortie typique | Utilisation principale |
|---|---|---|---|---|
| Cintreuse de fil CNC 2D | 0,5 – 6 mm | 2-3 | 800 à 2 000 pièces/heure | Supports plats, poignées, crochets |
| Cintreuse de fil CNC modèle 3D | 1 à 10 mm | 4 à 7 | 200 à 800 pièces/heure | Structures de sièges, formulaires médicaux, présentoirs |
| Machine à cintrer les ressorts | 0,3 – 8 mm | 3 à 6 | 50 à 600 pièces/min | Ressorts de compression, d'extension, de torsion |
| Ancien fil robuste | 6 à 20 mm | 4 à 6 | 50 à 300 pièces/heure | Étriers de barres d'armature de construction, cadres de remorques |
Une machine à cintrer les fils CNC 2D plie le fil dans un seul plan. La pièce finie peut être soulevée d'une surface plane sans qu'aucune partie ne s'élève au-dessus ou au-dessous de ce plan. Cela couvre une très grande proportion de formes de fils utilisées dans les luminaires de vente au détail, les composants CVC et le matériel grand public – des produits pour lesquels le coût supplémentaire de la capacité 3D n'est pas nécessaire. Une machine 3D ajoute un axe de rotation à la tête de pliage ou au tube d'alimentation en fil, permettant à la pièce de tourner en spirale ou de se tordre en trois dimensions. Les cadres de sièges automobiles, les supports lombaires ergonomiques et les guides-fils médicaux complexes nécessitent tous une capacité 3D.
Une cintreuse à ressorts est techniquement une variante spécialisée de la famille des cintreuses de fils CNC, optimisée pour enrouler du fil dans des géométries de ressorts. La principale différence mécanique réside dans l'outil de bobinage – un gabarit trempé positionné précisément par rapport à l'axe du fil pour contrôler le diamètre de la bobine – combiné à un outil de pas qui fait avancer les bobines axialement. Les cintreuses de ressorts CNC modernes peuvent produire ressorts de compression, ressorts d'extension avec crochets ouverts ou fermés et ressorts de torsion avec angles de jambe arbitraires , le tout dans le même cycle de programme. Le passage d'un type de ressort à un autre ne nécessite généralement qu'un changement de programme et un ajustement mineur de l'outillage plutôt qu'un changement complet de machine.
Le matériau à plier affecte tous les aspects de la sélection de la machine : la force de flexion requise, la géométrie de l'outillage, la compensation du retour élastique nécessaire et le taux d'usure de l'outillage. Supposer qu’une machine spécifiée pour le fil en acier doux fonctionnera aussi bien sur du fil à ressort en acier inoxydable que sur du fil à ressort à haute teneur en carbone est une erreur courante et coûteuse.
Le retour élastique - la récupération élastique du fil après le relâchement d'un pli - varie considérablement entre les matériaux et même entre les lots de fils du même matériau. Les contrôleurs CNC de haute qualité comprennent des tables de compensation de retour élastique qui ajustent l'angle de courbure réellement programmé au-delà de l'angle cible pour obtenir la géométrie finale correcte. Certains systèmes utilisent des mesures en cours de processus avec une caméra ou une sonde de contact pour détecter les angles de pliage réels et les corriger en temps réel, réduisant ainsi les rebuts sur les premières parties d'un nouveau programme exécuté.
Deux machines avec des spécifications mécaniques presque identiques peuvent produire des résultats réels très différents selon la plate-forme logicielle. Le temps de programmation, l'efficacité du changement et la possibilité d'importer la géométrie à partir des systèmes de CAO sont désormais aussi importants que la capacité mécanique, en particulier dans les environnements avec de courtes séries de production et des changements de pièces fréquents.
Les principales plates-formes logicielles de machines à cintrer les fils CNC, notamment Wafios Wafios FMG, Simplex et les systèmes propriétaires de Numalliance, permettent aux opérateurs d'importer la géométrie des fils directement à partir de fichiers DXF ou STEP. Le logiciel calcule automatiquement la séquence de pliage requise, les positions des outils et le retour élastique estimé. Cela signifie qu'un nouveau programme de pièce peut être créé hors ligne en 20 à 60 minutes plutôt que de passer des heures sur la machine à exécuter des pièces d'essai. Dans les environnements à forte mixité, cette capacité à elle seule peut récupérer 2 à 4 heures machine par équipe cela serait autrement perdu lors du changement.
Avant d'exécuter un nouveau programme sur la machine réelle, le logiciel de simulation restitue la séquence de pliage complète en 3D, signalant les collisions potentielles entre l'outillage de pliage, le fil et les parties déjà pliées de la pièce. Ceci est particulièrement utile pour les formes de fil 3D complexes où un coude aveugle pourrait entraîner le fil dans la tête de la machine. Détecter une collision en simulation plutôt qu'en production évite des dommages aux outils dont la réparation peut coûter entre 2 000 et 15 000 dollars selon le type de machine.
Le logiciel de la machine à cintrer les ressorts ajoute des paramètres non présents dans les programmes généraux de cintrage de fil : diamètre de la bobine, pas, longueur libre, nombre de bobines actives et configuration des extrémités. Les plates-formes avancées permettent à l'opérateur de saisir les spécifications fonctionnelles du ressort (tresse du ressort, charge de travail à une déflexion donnée) et le logiciel recalcule le diamètre de fil et la géométrie de la bobine requis, puis génère automatiquement le programme de la machine. Cela élimine l'itération manuelle que les concepteurs de ressorts effectuaient traditionnellement via des essais d'enroulement et des tests de charge.
Les cintreuses de fils CNC modernes prennent de plus en plus en charge les protocoles de données OPC-UA ou MQTT, permettant aux données de production (compte de cycles, codes d'erreur, lectures de force de pliage et identifiants de programme) d'être transmises aux systèmes d'exécution de fabrication en temps réel. Cela permet aux planificateurs de production de surveiller la production par rapport au calendrier sans se déplacer, et aux équipes de maintenance de suivre les cycles d'usure des outils et de planifier leur remplacement avant que des pannes ne surviennent. Les machines dépourvues de ces interfaces deviennent un handicap pour les installations qui mettent en œuvre des stratégies de collecte de données à l’échelle de l’usine.
Le marché mondial des équipements de formage de fil était évalué à environ 1,8 milliard de dollars en 2023 et continue de croître, principalement en raison des exigences d'allègement de l'automobile, de la croissance du secteur des dispositifs médicaux et de l'expansion de l'infrastructure de traitement des commandes du commerce électronique qui nécessite d'énormes volumes de composants de stockage et d'affichage de câbles.
L'automobile est le plus grand marché final pour les machines à cintrer les fils CNC. Un véhicule de tourisme typique contient 200 à 400 formes de fil individuelles , allant des ressorts du cadre de siège et des arcs de support lombaire aux tiges de support de capot, aux liaisons d'essuie-glace et aux guides de câbles du compartiment moteur. Les véhicules électriques ajoutent de la complexité à la forme des câbles dans les systèmes de rétention des modules de batterie et les assemblages de gestion thermique. Les équipementiers automobiles de niveau 1 exploitent généralement plusieurs cintreuses de fils CNC par cellule de production, avec des temps de changement inférieurs à 10 minutes comme attente contractuelle des clients OEM.
Le cintrage des fils médicaux comprend les fils guides en nitinol, les outils chirurgicaux en acier inoxydable, les composants d'implants orthopédiques et les armatures métalliques complexes utilisées dans les dispositifs chirurgicaux mini-invasifs. Ces applications exigent la plus grande précision de positionnement possible (des tolérances de ±0,05 mm sont courantes) combinées à une traçabilité complète des lots de matériaux et des paramètres de la machine pour garantir la conformité réglementaire. Les cintreuses de fils CNC utilisées dans la production médicale exécutent généralement des programmes de certification qui enregistrent chaque paramètre de pliage de chaque pièce et stockent les données par rapport à un numéro de série unique de la pièce.
Les fabricants de ressorts dédiés utilisent des cintreuses de ressorts CNC comme équipement de production principal. Un magasin de printemps de taille moyenne pourrait fonctionner 5 à 20 cintreuses de ressorts CNC simultanément , chacun produisant un type de ressort différent. Les applications couvrent les ressorts de suspension et de commande de soupapes automobiles, les ressorts de machines industrielles, l'électronique grand public (commutateurs à clavier, mécanismes de stylet) et les systèmes d'actionnement aérospatiaux. Le segment des machines à cintrer les ressorts est l'une des sous-catégories qui connaît la croissance la plus rapide en raison de la demande des secteurs des systèmes de batteries de véhicules électriques et du stockage d'énergie, où une charge précise des ressorts est essentielle à la compression des cellules et à la gestion des contacts thermiques.
Les présentoirs en fil métallique, les séparateurs d'étagères, les crochets à chevilles et les systèmes de paniers sont produits en énormes volumes par des fabricants spécialisés en forme de fil au service des chaînes de vente au détail. Ce segment privilégie un débit élevé plutôt qu'une précision extrême : une machine à cintrer les fils CNC 2D fonctionnant à 1 500 pièces par heure sur un simple programme de crochets de vente au détail représente le cœur de nombreuses activités de luminaires d'affichage. Le faible coût des matériaux et le prix des produits de base dans ce segment accordent une grande importance à la disponibilité des machines et à l'efficacité du changement.
Les étagères de réfrigérateur, les grilles de four, les supports de tambour de machine à laver et les cadres de grille CVC sont tous des produits en fil métallique fabriqués sur des cintreuses à fil CNC. Il s'agit de formes de fil à volume élevé et relativement simples, où une machine 2D ou 3D simple fonctionnant en mode automatisé avec une intervention minimale de l'opérateur constitue le modèle de production standard. L'acier inoxydable et l'acier doux galvanisé sont les matériaux dominants dans ce segment.
Les spécifications des machines ne sont pas toujours directement comparables entre les fabricants, et certains chiffres sont indiqués dans les meilleures conditions qui peuvent ne pas refléter vos besoins réels de production. Les critères suivants doivent être évalués de manière critique pour chaque décision d'achat.
Les chiffres de temps de cycle publiés par les fabricants de machines représentent des conditions idéales : fil propre, géométrie simple, outillage optimal, opérateur expérimenté. La production réelle dans un environnement de fabrication typique s'étend sur 65 à 85 % du débit nominal lors de la prise en compte des changements de matériaux, des arrêts mineurs, des rebuts au démarrage du programme et de la maintenance planifiée. Planifier environ 70 % du débit nominal est une approche conservatrice et défendable à des fins de planification de la capacité.
Prenons l'exemple d'un atelier produisant une forme de fil en acier inoxydable avec 12 courbures, à l'aide d'une cintreuse de fil CNC à 4 axes évaluée à 400 pièces par heure sur un fil en acier doux de 4 mm. Avec de l'acier inoxydable du même diamètre, attendez-vous à une réduction de vitesse de 30 à 40 % en raison de la résistance plus élevée du matériau – appelez cela 250 à 280 parties par heure à pleine efficacité, ou environ 175 à 200 parties par heure à 70 % d'utilisation. Sur un quart de travail de 8 heures, cela produit environ 1 400 à 1 600 pièces – un chiffre qui doit correspondre à vos objectifs quotidiens de demande et de stock avant de vous engager dans un achat de machine.
Pour les applications de cintreuses de ressorts, le débit dépend fortement de la complexité du ressort. Un simple ressort de compression cylindrique sans configuration d'extrémité spéciale peut fonctionner à une vitesse de 300 à 500 pièces par minute sur une bobineuse CNC à grande vitesse. Un ressort de torsion doté de deux branches positionnées avec précision dans des orientations angulaires différentes peut fonctionner à seulement 20 à 50 pièces par minute. Les deux sont produits sur la même catégorie de machines : la géométrie détermine le débit de production, et pas seulement la vitesse nominale de la machine.
Le prix d’achat d’une cintreuse de fils CNC représente généralement 50 à 65 % de son coût total sur une durée de vie de 10 ans. L'outillage, la maintenance et la consommation d'énergie représentent le reste. Comprendre ces coûts dès le départ évite les surprises budgétaires qui compromettent l’analyse de rentabilisation de l’investissement.
Les épingles à plier et les doigts sont des articles consommables. Sur une machine à haute production utilisant du fil inoxydable, une goupille de pliage peut durer 500 000 à 2 000 000 de cycles avant le remplacement. À 250 pièces par heure avec 12 pliages par pièce, cela représente 3 000 pliages par heure, ce qui signifie qu'une broche pourrait devoir être remplacée toutes les 170 à 670 heures de temps de production. Les outils en carbure durent 3 à 5 fois plus longtemps que l'acier à outils standard, mais coûtent 4 à 6 fois plus cher par unité. Le bon choix dépend de votre volume de production et de votre tolérance aux temps d’arrêt.
Les fabricants recommandent généralement des contrôles de lubrification quotidiens, une inspection hebdomadaire des rouleaux redresseurs et des rouleaux d'entraînement, une inspection mensuelle des accouplements de servomoteurs et du retour d'encodeur, ainsi qu'une inspection annuelle de l'ensemble de roulements de la tête de pliage. Les machines qui fonctionnent dans des environnements poussiéreux ou humides – courants dans les ateliers de fabrication – nécessitent un nettoyage et une inspection plus fréquents des boîtiers électriques. Négliger le système de redressage est l'erreur de maintenance la plus courante : des rouleaux de redresseur usés permettent un maintien résiduel de la bobine dans le fil, ce qui introduit des erreurs de position qui apparaissent comme une variation aléatoire dans la géométrie de la pièce finie.
Une cintreuse de fils CNC entièrement servo dans la plage de diamètres de fil de 4 à 8 mm dessine généralement 3 à 8 kW en flexion active , avec des pics pendant la phase d'accélération. C'est nettement inférieur à celui des machines hydrauliques équivalentes, qui fonctionnent au ralenti à pleine pression de la pompe. Les économies d'énergie résultant du passage des systèmes hydrauliques aux systèmes servocommandés contribuent souvent de manière significative au calcul du retour sur investissement d'une mise à niveau d'une machine, en particulier dans les installations présentant des coûts d'électricité élevés ou des programmes de réduction du carbone actif.
Une cintreuse de fils CNC autonome n’est souvent qu’un composant dans une cellule de production automatisée plus large. La sortie de la machine à cintrer peut alimenter directement un appareil de soudage, une presse de formage, une station d'assemblage ou un système d'inspection. Concevoir correctement ces interfaces dès le départ revient nettement moins cher que de les moderniser après l'installation.
Les configurations d'automatisation en aval courantes incluent le déchargement par bande transporteuse pour les formes de fil 2D à grand volume, le placement robotisé de pièces pour les formes 3D où l'orientation est importante pour l'assemblage en aval, les systèmes d'inspection par vision qui vérifient la géométrie des pièces finies par rapport à un modèle CAO et rejettent les pièces hors tolérance avant qu'elles n'atteignent la chaîne d'assemblage, et les changeurs de bobines automatisés qui épissent le fil entrant sans arrêter la machine - éliminant ainsi la plus grande source de temps d'arrêt imprévus sur les installations de pliage de fils CNC à haute production.
Pour les cellules des machines à cintrer les ressorts, les systèmes automatisés de comptage, de tri et d’emballage sont la norme dans la fabrication de ressorts à grand volume. Les ressorts sont déchargés dans des alimentateurs à bol vibrant qui les orientent vers un emballage automatisé ou des opérations secondaires telles que le thermofixage, le grenaillage ou le revêtement. L'intégration de ces systèmes nécessite une attention particulière à la géométrie des ressorts : un ressort susceptible de s'emmêler provoquera des blocages persistants dans les équipements de manutention vibratoire, un problème beaucoup plus facile à résoudre au stade de la conception qu'après l'installation de l'équipement.
Il n'existe pas de seuil universel, mais la plupart des fabricants estiment que le cintrage de fils CNC devient rentable à des volumes supérieurs à 500 à 1 000 pièces identiques par jour pour une pièce nécessitant plus de 3 cintrages. En dessous de ce volume, un outillage manuel ou semi-automatique avec un équipement plus simple offre généralement un meilleur rendement. Les ateliers traitant des travaux très diversifiés et à faible volume justifient parfois les machines CNC spécifiquement pour leur capacité de changement rapide plutôt que pour leur seul débit.
Oui. De nombreuses plates-formes de pliage de fils CNC modernes peuvent être configurées pour l'enroulement de ressorts en installant l'outillage d'enroulement et de pas approprié. Le logiciel doit également prendre en charge les paramètres du ressort. Cependant, une machine optimisée pour les formes de fil peut ne pas atteindre la vitesse d'avance ou la résolution angulaire nécessaire pour la production de ressorts à fil fin et à grande vitesse. Si les ressorts sont votre produit principal, une cintreuse de ressorts spécialement conçue surpassera une cintreuse de fils à usage général adaptée au travail des ressorts.
Avec un logiciel de programmation hors ligne et un fichier DXF de la pièce finie, un programmeur expérimenté peut générer un programme de travail en 30 à 90 minutes pour une forme de fil 2D ou 3D standard. La programmation sur machine sans outils hors ligne peut prendre 2 à 6 heures pour des pièces complexes, y compris les tests et les ajustements. Les programmes Spring sont souvent plus rapides car la géométrie est plus régulière et le logiciel effectue automatiquement une plus grande partie du calcul.
Les machines standard traitent l'acier doux, l'acier inoxydable (avec une capacité réduite) et l'aluminium. Le fil à ressort à haute teneur en carbone est manipulé par des machines optimisées pour les ressorts et par certaines cintreuses de fil générales. Le titane, le nitinol et les alliages spéciaux nécessitent généralement des machines modifiées ou personnalisées, et certaines applications nécessitent un outillage chauffé pour obtenir une ductilité adéquate.
Le contrôleur de la machine ajoute une courbure excessive calculée à chaque angle programmé pour compenser la récupération élastique après le relâchement de l'outil. Cette valeur de compensation est déterminée empiriquement : la machine plie les éprouvettes, mesure l'angle réel obtenu et calcule la correction nécessaire. Les systèmes modernes construisent des tables de retour élastique par type de matériau et diamètre, de sorte que la compensation est appliquée automatiquement lorsqu'un matériau est sélectionné. Les systèmes de mesure en cours de processus peuvent mettre à jour les valeurs de compensation en temps réel en fonction des résultats mesurés réels, réduisant ainsi le nombre d'éprouvettes nécessaires lors du démarrage d'un nouveau programme.
