Machine automatique de bobinage de fil : comment ça marche et comment choisir

Ce que fait réellement une machine automatique de bobinage de fil – et pourquoi c’est important

Une machine automatique de bobinage de fil enroule, mesure et lie le fil ou le câble en bobines cohérentes sans intervention de l'opérateur entre les cycles. La machine tire le fil d'une bobine d'alimentation, compte la longueur ou le poids jusqu'à une valeur prédéfinie, enroule la bobine à une tension contrôlée, attache ou scotche le paquet, puis l'éjecte et démarre le cycle suivant, le tout dans une boucle continue. Selon le modèle, le temps de cycle par bobine varie de 8 à 45 secondes , ce qui signifie qu'une seule machine peut produire de 80 à 450 bobines finies par heure. Ce niveau de production est physiquement impossible à la main et constitue la principale raison pour laquelle les fabricants investissent dans l’automatisation.

La catégorie couvre une gamme de sous-types. Une unité de bobinage de base gère des fils souples de diamètres fixes. Les variantes à grande vitesse ajoutent des bras traversants servo-entraînés pour un enroulement en couches. Les lignes combinées incluent la découpe, le dénudage ou l'étiquetage en ligne. Une machine à enrouler les ressorts partage un certain ADN mécanique - elle plie également le fil dans une forme hélicoïdale répétitive - mais est conçue pour des tolérances dimensionnelles beaucoup plus strictes et des forces de retour élastiques plus élevées, fonctionnant généralement sur un fil en alliage plus dur entre 0,1 mm et 20 mm de diamètre. Comprendre ces distinctions aide les acheteurs à adapter la bonne machine à leurs besoins réels de production.

Composants de base qui définissent les performances de la machine

Chaque machine automatique de bobinage de fil est construite autour d’un petit ensemble de sous-systèmes. La qualité de la conception de chaque sous-système détermine le débit, la qualité des bobines et la fiabilité à long terme.

Système d'alimentation et de contrôle de tension

Le fil entre dans la machine via une unité de redressage et un ensemble de rouleaux d'entraînement. Le système de contrôle de la tension – généralement un bras danseur relié à un servo ou un vérin pneumatique – maintient le débit de fil et la contre-tension constants quelle que soit la vitesse à laquelle la bobine d'alimentation se déroule. Une tension incohérente provoque une variation du diamètre de la bobine, des enroulements lâches ou un vrillage. Les machines haut de gamme maintiennent la tension intérieure ±2% sur toute la bobine, du premier au dernier tour. Les modèles économiques ignorent souvent le retour de tension en boucle fermée, qui devient visible sous la forme d'une dérive du diamètre lorsque la bobine d'alimentation tombe en dessous de 20 % de sa capacité.

Bras d'enroulement ou ensemble de broche

Le bras d'enroulement tourne autour d'un mandrin de diamètre fixe ou réglable. Sur une machine à un seul bras, un bras pose le fil en un seul passage ; sur une unité à double bras ou à bras rotatif, deux bras opposés alternent pour réduire de moitié le temps de cycle. Le diamètre du mandrin définit le diamètre intérieur (ID) de la bobine finie. Les mandrins réglables – généralement actionnés pneumatiquement – ​​permettent un changement rapide entre les tailles de bobines sans changement d'outillage, ce qui est essentiel pour les fabricants sous contrat exécutant plusieurs SKU par équipe. La plage ID typique sur une machine de bobinage automatique de fil de milieu de gamme est 80 mm à 500 mm , bien que les machines spécialisées soient aussi petites que 30 mm pour le câble d'instrument.

Système de mesure

La longueur de la bobine est mesurée par un encodeur rotatif sur le rouleau d'entraînement ou par un capteur laser comptant le déplacement du fil. La mesure basée sur le poids, à l'aide d'une cellule de pesée en ligne, est préférable pour les applications dans lesquelles le poids de la bobine, et non sa longueur, détermine le prix de vente (ce qui est courant dans les fils emballés au détail). La mesure de longueur basée sur un codeur atteint une précision de ±0,1 % à ±0,5 % en fonction de la résolution du codeur et du glissement du rouleau d'entraînement. Pour les câbles de grande valeur tels que la fibre optique ou coaxiale, ±0,1 % ou mieux est le seuil acceptable.

Unité de reliure

Une fois le bobinage terminé, la bobine doit être sécurisée. Les trois méthodes de reliure courantes sont : l'emballage avec du ruban thermoscellé, l'application de liens torsadés et le cerclage par velcro ou par sangle en plastique. Les systèmes de thermoscellage sont rapides (moins de 2 secondes par bobine) et produisent une apparence propre au détail. Les unités à attaches torsadées sont plus lentes mais ne nécessitent aucune bande consommable. Les banderoleuses sont standard pour les bobines industrielles lourdes de plus de 5 kg. L'unité de reliure est le point de maintenance le plus fréquent sur les lignes de production élevée : les têtes de reliure des unités de bande nécessitent généralement une maintenance préventive tous les 500 000 à 800 000 cycles .

Machine d'enroulement de fil automatique vs. Machine à enrouler les ressorts : Différences clés

Les deux types de machines sont souvent confondus car les deux enroulent le fil en forme hélicoïdale. En pratique, leur intention de conception, leurs spécifications de câblage et leurs tolérances de sortie diffèrent considérablement.

Une machine à enrouler les ressorts utilise un ensemble d'outils de formage (un point d'enroulement, un outil de pas et des fraises de formage d'extrémité) pour produire des pièces présentant des caractéristiques mécaniques précises du ressort. La machine doit compenser le retour élastique, qui varie en fonction de la dureté et du diamètre du fil. Les machines à enrouler les ressorts CNC le font automatiquement via un retour en boucle fermée. Une bobineuse de fil automatique ne présente pas de défi équivalent : elle enroule un fil souple et ductile qui conserve sa forme sans compensation de retour élastique. La complexité de l'outillage et le coût unitaire d'une enrouleuse de ressorts sont donc nettement plus élevés : une enrouleuse de ressorts CNC pour fil fin commence à environ 40 000 $ US , tandis qu'une machine automatique d'enroulement de fil d'entrée de gamme pour câbles électriques démarre vers 8 000 $ à 15 000 $ USD .

Vitesse et débit de production : à quoi ressemblent réellement les chiffres

Les spécifications de vitesse dans les catalogues de machines peuvent être trompeuses sans contexte. Les fabricants indiquent la vitesse d'enroulement maximale en mètres par minute (m/min) - mais le rendement horaire des bobines finies dépend fortement de la taille de la bobine, de la méthode de reliure et du fait que la coupe soit en ligne ou hors ligne.

Prenons un scénario typique : un fabricant a besoin de bobines de 50 mètres de fil électrique de 2,5 mm², liées par du ruban adhésif, avec une étiqueteuse automatique en ligne. À une vitesse d'enroulement de 80 m/min, chaque bobine de 50 mètres prend environ 37,5 secondes de temps d'enroulement. Ajoutez 2 secondes pour la reliure du ruban adhésif et 1,5 seconde pour l'application des étiquettes, et la durée totale du cycle est d'environ 41 secondes, ce qui donne un rendement environ 88 bobines par heure . Passez à des bobines de 100 mètres : l'enroulement prend 75 secondes, la reliure et l'étiquetage restent 3,5 secondes, le cycle total est de 78,5 secondes — maintenant la sortie est 46 bobines par heure .

Cela illustre pourquoi la taille des bobines est aussi importante que la vitesse de la machine lors du calcul du retour sur investissement. Une deuxième machine sur la même ligne de production double la production pour environ 60 à 70 % du coût de la première machine (pas besoin de dupliquer le redresseur, le support de bobine d'alimentation ou l'infrastructure de l'armoire de commande).

Économies de main d’œuvre pour l’opérateur

L'enroulement manuel du fil par un travailleur expérimenté produit environ 40 à 60 bobines par heure pour les petites bobines (moins de 25 m) et 20 à 35 bobines par heure pour les bobines plus grandes (50 à 100 m), la fatigue réduisant la production de 15 à 25 % sur un quart de travail de 8 heures. Une machine automatique de bobinage de fil maintient sa vitesse nominale tout au long du quart de travail sans variation liée à la fatigue. Avec un taux de main-d'œuvre de 18 $/heure et un cycle d'automatisation qui remplace 1,5 poste ETP par machine, une machine de milieu de gamme coûtant 25 000 $ est rentabilisée en moins de 14 mois dans une exploitation en deux équipes – un chiffre conforme aux études de retour sur investissement publiées par plusieurs associations de l'industrie du fil et du câble.

Industries et applications où des machines automatiques de bobinage de fil sont utilisées

La machine apparaît dans un éventail étonnamment large d’industries, chacune ayant des exigences de performances spécifiques.

• Fabricants de fils et câbles électriques — le plus grand segment d'utilisateurs. Emballage de conducteurs en cuivre dans des longueurs de vente au détail standard (10 m, 25 m, 50 m, 100 m) pour les marchés du câblage du bâtiment et du résidentiel. L’apparence de la bobine et son poids constant sont des exigences clés.
• Producteurs de câbles de télécommunications — assemblages de câbles de données, coaxiaux et à fibres optiques en enroulement. La précision de la longueur est essentielle car les clients achètent et coupent des bobines ; une erreur de longueur de 0,5 % sur un tambour de 500 m coûte un produit mesurable.
• Fournisseurs de faisceaux de câbles automobiles — des sous-ensembles de fils prédécoupés et enroulés livrés juste à temps sur les chaînes d'assemblage. Le temps de cycle et la vitesse de changement dominent ici les décisions d'achat.
• Fourniture agricole et de construction — fil de clôture galvanisé, fil de fer barbelé et fil de mise en balles enroulés selon des poids fixes (généralement 5 kg, 10 kg, 25 kg par bobine). Les systèmes de mesure basés sur le poids sont la norme dans ce segment.
• Fabricants de rallonges et d’accessoires pour outils électriques — l'enroulement d'un cordon multiconducteur fini avec des fiches moulées, ce qui nécessite des machines adaptées aux connecteurs passant par le chemin d'enroulement.
• Usines de ressorts et de fixations — en plus des machines à enrouler les ressorts dédiées, ces installations utilisent souvent des machines à enrouler les fils automatiques distinctes pour emballer le fil à ressort brut acheté en vrac pour le traitement en aval.

Comment sélectionner la bonne machine de bobinage automatique de fil pour votre ligne de production

Les acheteurs sur-spécifient ou sous-spécifient souvent les machines en se concentrant sur un seul paramètre (généralement la vitesse de bobinage) tout en ignorant les problèmes de compatibilité qui créent de réels problèmes après l'installation. Une évaluation structurée utilisant les critères suivants évite les erreurs de passation des marchés les plus courantes.

Type de fil et plage de diamètres

Définissez la gamme complète de diamètres de fil et de matériaux que la machine doit traiter, et pas seulement votre produit principal actuel. Une machine dimensionnée pour un conducteur en cuivre de 1,5 à 6 mm² fait le travail aujourd'hui, mais si la gamme de produits s'étend pour inclure 10 mm² ou 16 mm², la machine existante peut ne pas avoir le couple ou le jeu de mandrin requis. Confirmez que le système de tension de la machine peut gérer à la fois le fil le plus rigide et le plus flexible dans la plage prévue sans reconfiguration.

Taille de bobine et plage de poids

Le diamètre intérieur, le diamètre extérieur et la largeur de la bobine doivent tous correspondre à l'enveloppe mécanique de la machine. Pour les bobines lourdes — supérieures à 8 kg — vérifiez que le système d'éjection de la machine et le convoyeur (le cas échéant) sont conçus pour cette charge. Les bobines lâchées par un éjecteur sous-estimé développent des enveloppes lâches à l'impact, ce qui est une plainte de qualité courante qui remonte à des spécifications mécaniques insuffisantes et non à une erreur de l'opérateur.

Méthode de mesure

Choisissez entre une mesure basée sur la longueur (encodeur) ou basée sur le poids (cellule de pesée) en fonction de la manière dont vos clients spécifient le produit. Vente au mètre : utiliser un encodeur. Vente au kilogramme ou à la livre : utilisez une cellule de pesée. Certaines machines offrent les deux dans une configuration hybride, utile pour les installations qui servent les clients de détail (poids) et commerciaux (longueur) à partir de la même ligne.

Compatibilité du système de liaison

Adaptez le système de reliure à votre norme d’emballage et à votre chaîne d’approvisionnement en consommables. Les unités de ruban thermoscellable utilisent des rouleaux de ruban exclusifs : vérifiez que la machine accepte les largeurs de ruban standard disponibles dans le commerce (généralement 12 mm ou 19 mm) ou que votre fournisseur stocke le format exclusif à un prix compétitif. Les unités à attaches torsadées ne nécessitent aucun consommable spécial mais ajoutent 1 à 3 secondes par cycle par rapport à la reliure à bande.

Système de contrôle et intégration

Les machines automatiques modernes de bobinage de fil utilisent des commandes basées sur PLC (les séries Siemens S7 et Mitsubishi FX sont les plus courantes dans les équipements fabriqués en Chine ; Allen-Bradley dans les machines assemblées en Amérique du Nord). Vérifiez que la langue de l'IHM correspond à celle de vos opérateurs : un nombre surprenant de machines sont livrées avec des interfaces uniquement en chinois qui nécessitent une reprogrammation coûteuse. Pour l'intégration Industrie 4.0, vérifiez si la machine prend en charge OPC-UA ou Modbus TCP pour l'exportation des données de production vers les systèmes MES.

Support après-vente des fournisseurs

Une bobineuse de fil fonctionnant en deux équipes produit plus de 300 000 bobines par an . L'usure de la tête de liaison, l'étalonnage de l'encodeur et le remplacement de la courroie d'entraînement sont des événements de maintenance de routine et non exceptionnels. Avant l'achat, confirmez le délai de disponibilité des pièces, la capacité de diagnostic à distance du fournisseur et si des techniciens de service locaux sont disponibles dans votre région. Les machines provenant de fournisseurs sans soutien régional peuvent rester inutilisées pendant 2 à 6 semaines en attente de pièces, ce qui efface des mois d'économies de main d'œuvre.

Problèmes de qualité courants et leurs causes profondes

Comprendre les modes de défaillance des machines automatiques de bobinage de fil aide à la fois les acheteurs à évaluer l'équipement et les responsables de production à diagnostiquer les problèmes sans temps d'arrêt inutiles.

• Variation du diamètre des bobines entre les bobines - presque toujours dû à un contrôle de tension incohérent. Vérifiez les limites de déplacement du bras danseur, la pression pneumatique sur le vérin de tension et l'usure du rouleau redresseur.
• Dérive de longueur au cours d'un cycle de production — glissement de l'encodeur sur le rouleau d'entraînement, généralement causé par l'usure de la surface du rouleau ou l'accumulation de débris. Le nettoyage du rouleau et la vérification de l'accouplement de l'encodeur résolvent 80 % des cas.
• Enveloppements extérieurs lâches — pression de maintien insuffisante pendant la reliure, rétraction du mandrin trop rapide avant la fin de la reliure ou impact d'éjection de la bobine. Ajustez le temps de maintien de la reliure et la vitesse de rétraction du mandrin en séquence.
• Échecs de liaison de bande — l'exposition à l'humidité du rouleau de ruban adhésif provoque une défaillance de l'adhésif ; La dérive de la température du thermoscellage entraîne une non-adhérence ou une brûlure. Conservez le ruban dans des conditions climatiques contrôlées et calibrez la température du scellant tous les trimestres.
• Fil plié au démarrage de la bobine — l'extrémité du fil conducteur n'est pas correctement capturée par le crochet du mandrin ou la pince avant le début du bobinage. Il s'agit d'un problème de configuration lors du changement, et non d'un défaut de la machine : les opérateurs doivent être formés sur la séquence de serrage.

Aperçu des prix : à quoi s'attendre à différents niveaux budgétaires

Les prix des machines de bobinage automatique de fil couvrent une large gamme. Les niveaux suivants reflètent les prix du marché à partir de 2024 pour les machines destinées à l'emballage de fils électriques de volume moyen.

Les machines fabriquées en Chine dominent le segment de 8 000 à 35 000 dollars et offrent des spécifications compétitives. Les machines européennes et japonaises – notamment celles provenant de fabricants allemands, italiens et japonais – se concentrent dans la tranche de 40 000 $ et offrent généralement des tolérances plus strictes, une meilleure documentation et des réseaux de service régionaux plus solides. Pour les acheteurs en Amérique du Nord ou en Europe qui s'approvisionnent auprès de fournisseurs chinois, en tenant compte du fret, des droits d'importation (actuellement 7,5 à 25 % en fonction du code SH et du statut de l'accord commercial), et les coûts d'installation sont essentiels pour une comparaison précise du coût total.

Machines à enrouler les ressorts en contexte : quand vous avez plutôt besoin d'un formage de fil de précision

Si votre application implique la production de ressorts — de compression, d'extension, de torsion ou plats — plutôt que d'emballer du fil électrique, une machine à enrouler les ressorts est la catégorie d'équipement appropriée. Les critères de sélection et les critères de performance diffèrent entièrement de ceux d'une machine automatique de bobinage de fil.

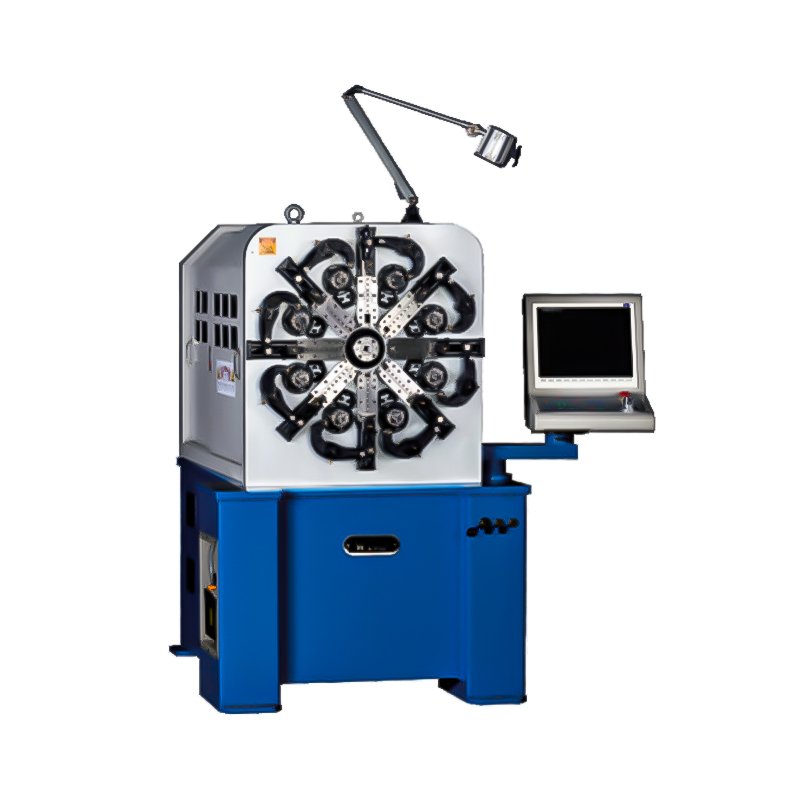

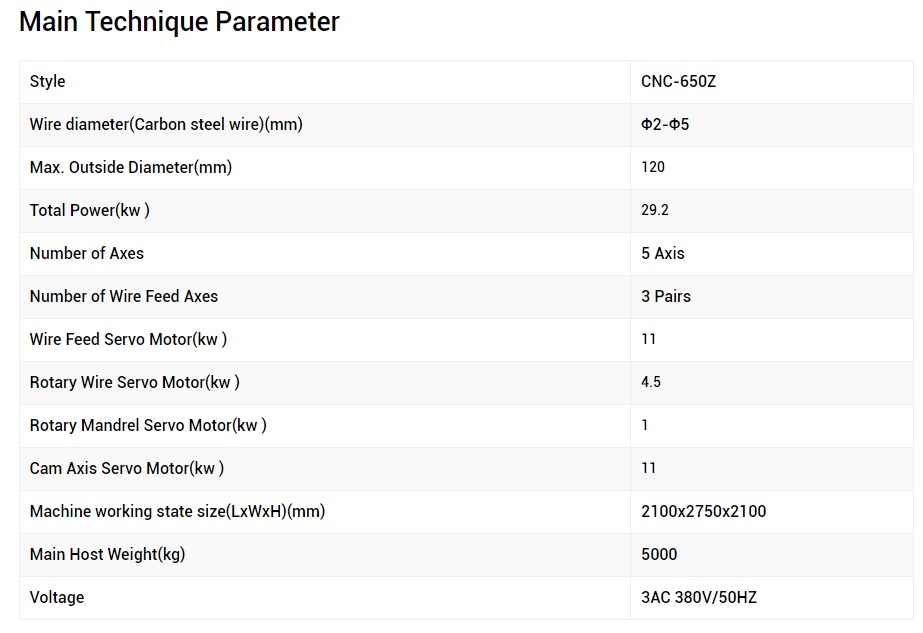

Une machine à enrouler les ressorts CNC produit des ressorts en faisant passer du fil étiré ou pré-trempé à travers un ensemble d'outils de formage sous contrôle informatique. La machine ajuste le pas, le diamètre extérieur et la configuration des extrémités en temps réel en fonction du programme de pièce. Les machines à enrouler les ressorts CNC haut de gamme, telles que celles de Wafios (Allemagne), Itaya (Japon) ou Simco (Taïwan), atteignent la répétabilité dimensionnelle des ±0,02 mm sur le diamètre extérieur et ±0,1 mm sur la longueur libre, ce qui les rend adaptés aux ressorts de soupapes automobiles, aux composants de dispositifs médicaux et aux ressorts d'actionneurs aérospatiaux.

Un défi commun clé pour les machines automatiques de lovage de fil et les machines de lovage de ressorts est la régularité du dévidage du fil. Les deux s’appuient sur un dévidage précis du fil pour produire un résultat constant. Dans une machine à enrouler les ressorts, l'incohérence de l'alimentation produit une variation de longueur ou de pas qui échoue à l'inspection dimensionnelle. Dans une machine à enrouler le fil, il produit une variation de longueur de bobine à bobine qui déclenche des plaintes des clients. La solution technique est la même : des rouleaux d'alimentation asservis en boucle fermée, ce qui explique pourquoi le transfert de technologie entre les deux catégories de machines s'est accéléré au cours de la dernière décennie.

Les installations qui fabriquent à la fois des ressorts et des produits en fil enroulé (telles que les fournisseurs de composants automobiles OEM qui gèrent également leur propre approvisionnement en sous-composants en fil) doivent prévoir un budget pour deux lignes de machines distinctes. Tenter d'utiliser une machine à enrouler les ressorts pour l'emballage des fils souples ou une machine à enrouler les fils automatiques pour la production de ressorts entraîne une mauvaise qualité, une usure excessive des outils et une frustration de l'opérateur.

Calendrier de maintenance et coûts typiques des consommables

La maintenance planifiée sur une machine automatique de bobinage de fil est simple. Le calendrier suivant reflète les recommandations du fabricant et l’expérience sur le terrain des usines de fils électriques à haute production.

• Quotidiennement : Nettoyer les débris de fil des rouleaux redresseurs et du pivot du bras d'enroulement ; inspectez le chemin du ruban de reliure pour déceler toute accumulation d'adhésif ; vérifier les lectures de pression pneumatique.
• Hebdomadaire : Lubrifier les roulements du bras d'enroulement et l'arbre d'entraînement ; vérifier la lecture du codeur par rapport à la longueur de bobine mesurée sur 5 bobines d'échantillon ; Vérifiez le cylindre de rétraction du mandrin pour déceler l'usure du joint.
• Mensuel : Remplacez la surface du rouleau d'entraînement si la profondeur d'usure dépasse 0,3 mm ; calibrer la cellule de pesée (machines de mesure du poids); Inspectez l’attache torsadée ou la tête de ruban pour déceler des lames de coupe usées.
• Annuellement : Remplacement complet du roulement sur le bras d'enroulement ; recalibrage du codeur du servomoteur ; Remplacement de la batterie du CPL ; inspection complète du circuit pneumatique.

Les coûts annuels des consommables pour une machine fonctionnant en deux équipes comprennent environ 1 200 $ à 2 500 $ en ruban de reliure (en supposant un ruban de 18 mm à 180 000 à 200 000 bobines par an), 300 à 600 dollars en remplacement des rouleaux d'entraînement et 150 à 400 dollars en joints et raccords pneumatiques. Coût de maintenance annuel total pour une machine correctement entretenue dans ce profil de fonctionnement 2 000 $ à 4 000 $ USD , soit environ 8 à 16 % du prix d'achat initial de la machine par an — un coût gérable par rapport aux économies de main d'œuvre générées.

Foire aux questions

Une machine automatique de bobinage de fil peut-elle gérer des câbles armés ou blindés ?

Oui, à condition que le système de tension et le mandrin de la machine soient dimensionnés pour le câble le plus rigide. Le câble armé a un rayon de courbure minimum nettement plus élevé que le fil conducteur standard — vérifiez toujours par rapport à la rigidité minimale du fil spécifiée par la machine, et pas seulement au diamètre. Certaines machines conçues pour les câbles flexibles ne peuvent pas générer suffisamment de couple d'enroulement pour enrouler un câble armé sans surcharge du moteur. Confirmez la puissance nominale du moteur (généralement 2,2 à 7,5 kW pour les machines de milieu de gamme) par rapport à la force d'enroulement requise du câble.

Quelle est la différence entre une machine à bobiner et une machine à rembobiner ?

Une machine à bobiner produit des bobines finies de vente au détail ou de distribution à partir d'un approvisionnement en vrac. Une rembobineuse transfère le fil d'un grand tambour ou d'une bobine à un autre, généralement pour changer le format de la bobine ou pour combiner ou diviser les tailles de lots. Certaines machines remplissent les deux fonctions avec un changement de mode dans les paramètres de l'automate. Pour la plupart des applications d'emballage, une machine de bobinage automatique dédiée est plus appropriée car ses systèmes de reliure et d'éjection sont optimisés pour la sortie de bobines finies.

Est-il possible d'utiliser plusieurs tailles de bobines sur une seule machine par équipe ?

Sur les machines avec stockage de recettes dans l'automate, la commutation entre les tailles de bobines consiste à sélectionner la bonne recette et à ajuster le diamètre du mandrin si nécessaire. Le rappel de la recette prend moins de 60 secondes ; Le réglage du mandrin sur les systèmes pneumatiques prend 2 à 5 minutes. Les machines sans stockage de recettes nécessitent une nouvelle saisie manuelle de tous les paramètres, ce qui prend 10 à 20 minutes et introduit un risque d'erreur de saisie par l'opérateur. Pour les installations fonctionnant avec plus de deux ou trois tailles de bobines par équipe, le stockage des recettes est une fonctionnalité non négociable.

Quelles certifications dois-je rechercher lors de l’achat ?

Le marquage CE est requis pour les machines vendues dans l'Espace économique européen et vérifie la conformité à la directive machines (2006/42/CE). Pour les acheteurs nord-américains, recherchez la certification UL ou CSA sur le panneau électrique. Les fabricants chinois fournissent de plus en plus de machines marquées CE pour l'exportation : vérifiez que la certification a été délivrée par un organisme notifié accrédité et non auto-déclaré. Demander la déclaration de conformité et le dossier technique de construction dans le cadre du contrat d'achat. Pour les industries ayant des exigences de sécurité spécifiques (fils adjacents aux aliments, fils d’assemblage de dispositifs médicaux), des certifications supplémentaires peuvent s’appliquer.

Quel est le rapport entre une machine à enrouler des ressorts et un équipement d'enroulement de fil dans une usine de fabrication ?

Dans les usines qui produisent à la fois des ressorts et des produits en fil emballé, une machine à enrouler les ressorts et une machine automatique à enrouler les fils coexistent sur des lignes entièrement distinctes. Ils partagent le matériau d’entrée commun – le fil – mais servent des processus en aval complètement différents. La machine à enrouler les ressorts alimente la ligne d’assemblage de ressorts ou de traitement thermique ; la machine automatique de bobinage de fil alimente l'entrepôt de produits finis ou la zone d'expédition. La formation croisée des opérateurs sur les deux types de machines est possible mais nécessite un temps de formation dédié, car la logique d'ajustement, les points de contrôle qualité et les priorités de maintenance diffèrent considérablement entre les deux.
